Állítható zsalugáteres alumínium pergola

Mitől más ez a pergola?

A legtöbb kültéri szerkezet kompromisszumot kényszerít: a rögzített tető távol tartja az esőt, de felfogja a hőt és megöli a légáramlást; egy nyitott pergola átengedi a szellőt, de az időjárás kegyének hagyja. Az állítható lamellákkal ellátott alumínium pergola nem kéri a választást. Amotoros alumíniuma lapátok 0° (teljesen nyitott) és 135° (teljesen zárt, esőálló helyzet) között forognak, így az egyik szerkezet kezeli a tiszta nyári délutánokat, esős estéket és mindent, ami a kettő között van.

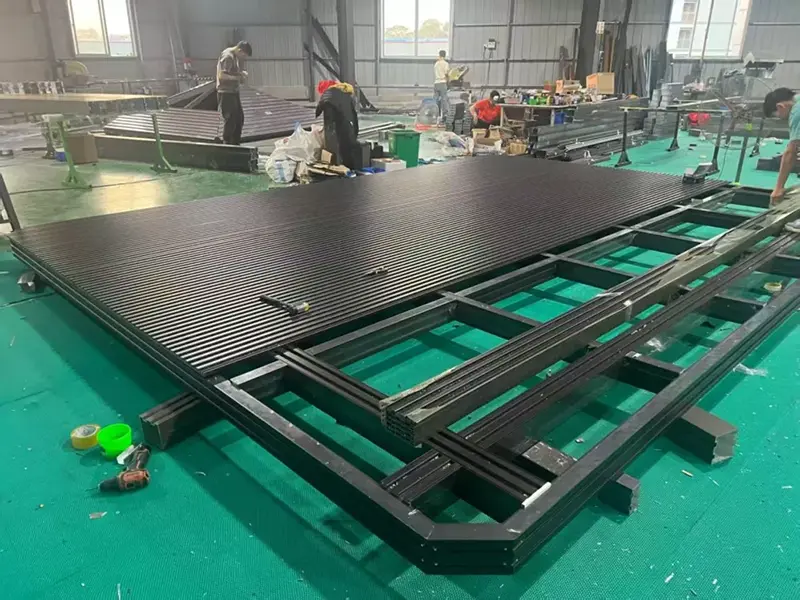

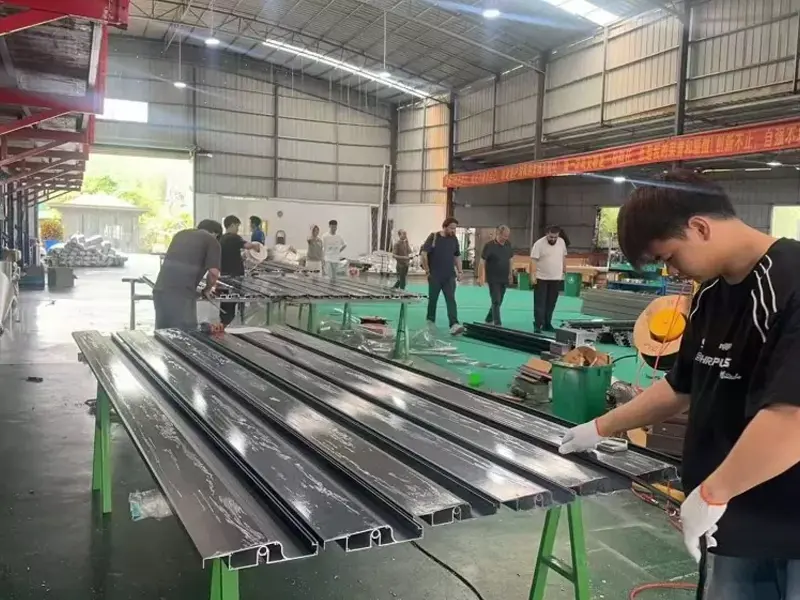

A Vionta Metalnál minden alkatrészt házon belül gyártunk – extrudálást, felületkezelést, motorszerelést, csomagolást – mint forrásbeszállítót, és gyárat közvetlenül exportálunk alvállalkozóknak, forgalmazóknak és fejlesztőknek világszerte. Az ellátási láncunkban nincs közvetítő, ami rövidebb átfutási időt, szigorúbb minőség-ellenőrzést és a tényleges gyári költségeket tükröző árképzést jelent.

Közvetlenül a gyárunkból: Minden egységhez számozott beépítési rajzkészlet, hardverkészlet és angol nyelvű összeszerelési kézikönyv tartozik. A szabványos színek kiszállítása 15-20 munkanap alatt történik. Az egyedi méretek és felületek általában 3–5 napot vesznek igénybe.

Hat ok, amiért a vásárlók folyamatosan visszatérnek

Amikor egyalumínium pergolaegy projekt esetében a papíron szereplő specifikációk ritkán mondják el a teljes történetet. Íme, mi a lényeg a gyakorlatban.

Redőnyök igény szerinti szabályozása

Az állítható lamellákkal ellátott alumínium pergola elektromos elforgatási tartománya 0° és 135° között van. Opcionális fali kapcsoló, vezeték nélküli távirányító vagy mobilalkalmazás-vezérlés.

Nagy tömítési teljesítmény, 100% vízálló

A lépcsőzetes pengekontúrok az esővizet az üreges oszlopba vezetik és alulról ürítik ki – hangtalanul és anélkül, hogy alul csöpögne.

A hőmérséklet-különbség hatékony szabályozása

A lapátok megdöntésével akár 70%-kal is csökkenthető a napsugárzás, miközben biztosítható a szabad levegőáramlás.

Szinte nem igényel karbantartást

Az alumínium nem rozsdásodik vagy korhad. A porszórt felületkezelés több mint 10 évig is eltarthat újrafestés nélkül – ez jelentős előny a fa szerkezetekhez képest.

Bármilyen projektléptékre méretezhető

Az egyetlen fesztáv 3 × 3 métertől 8 × 6 méterig terjed; Alkalmas nagy kereskedelmi teraszok többnyílású konfigurációjához. A testreszabott méret szokásos lehetőség, és nem különleges követelmény.

Okos otthon készen áll

Opcionális Wi-Fi, kapcsolja ki az eső-, szél- és fényérzékelők csatlakozását a teljesen automatizált működés eléréséhez.

Hogyan illeszkedik más szerkezetekhez

A termék fő jellemzői és felhasználási helye

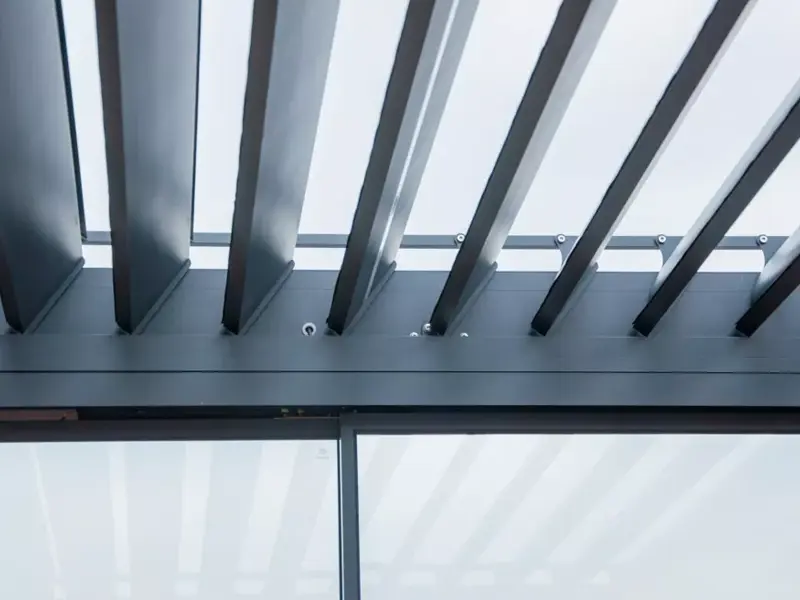

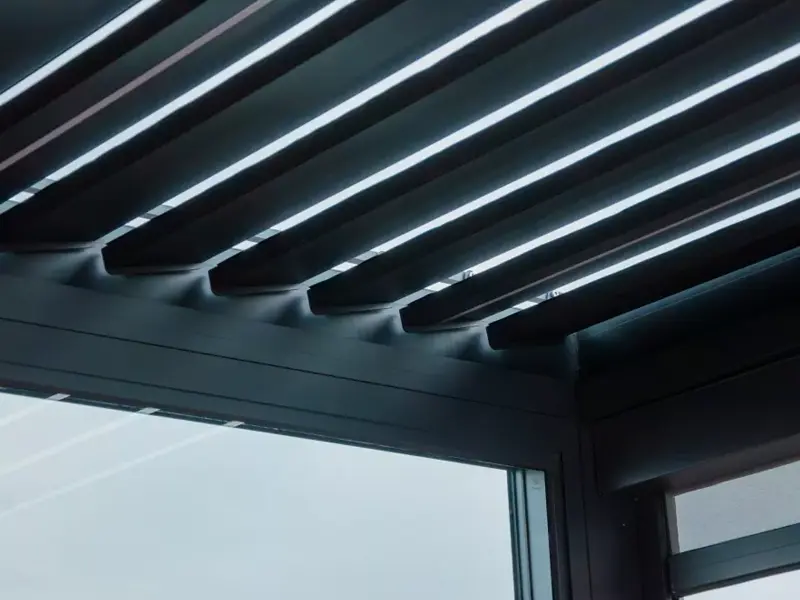

Penge rendszer

— Profil: 6063-T5 alumínium extrudálás, duplafalú üreges profil, 1,4 mm falvastagság. 120 mm-es, 150 mm-es és 200 mm-es szélességben kapható a fesztávtól és a terheléstől függően.

— Vízszigetelés: A reteszelő gumicsúcs tömítések zárt helyzetben vízzáró felületet képeznek. A víz beépített belső csatornákon keresztül üreges oszlopokba folyik le – nincsenek szabad ereszcsatornák.

— Hajtásrendszer: rekeszenként egyetlen 24 V DC hajtóműves motor, IP65 besorolású, beépített nyomatékkorlátozás elleni védelemmel. A kézi felülírás minden motoregységen megtalálható.

Keret és oszlop konstrukció

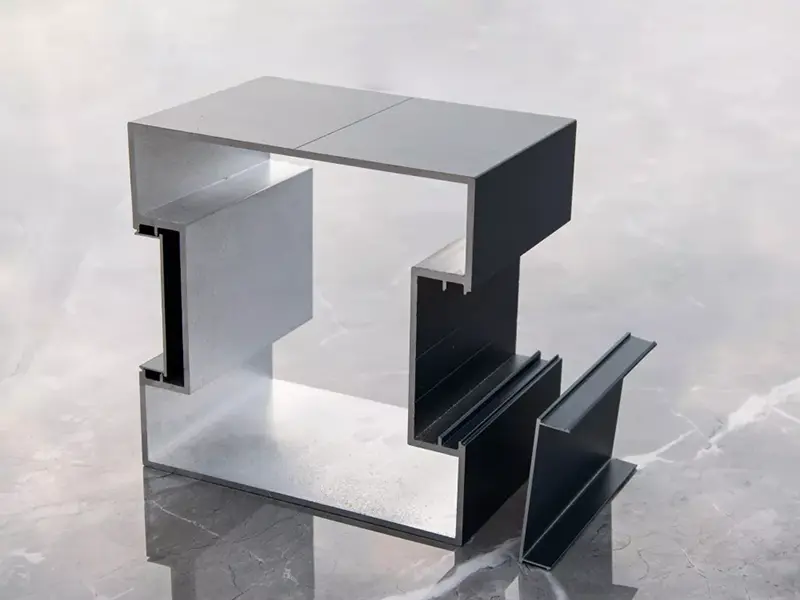

— Oszlopok: 100×100 mm-es vagy 150×150 mm-es négyzet alakú üreges szelvény, 2,0 mm-es fal (lakóház) vagy 3,0 mm-es fal (kereskedelmi / erős szeles zónák). A belső 50 mm-es lefolyócső a teljes oszlopmagasságban fut.

— Gerendák: 150 mm vagy 200 mm mélység, fesztáv szerint kiválasztva. Minden kötés CNC-megmunkálású alumínium csatlakozókat használ – nincs szabad vasalat a látható felületen, nincs szükség helyszíni hegesztésre.

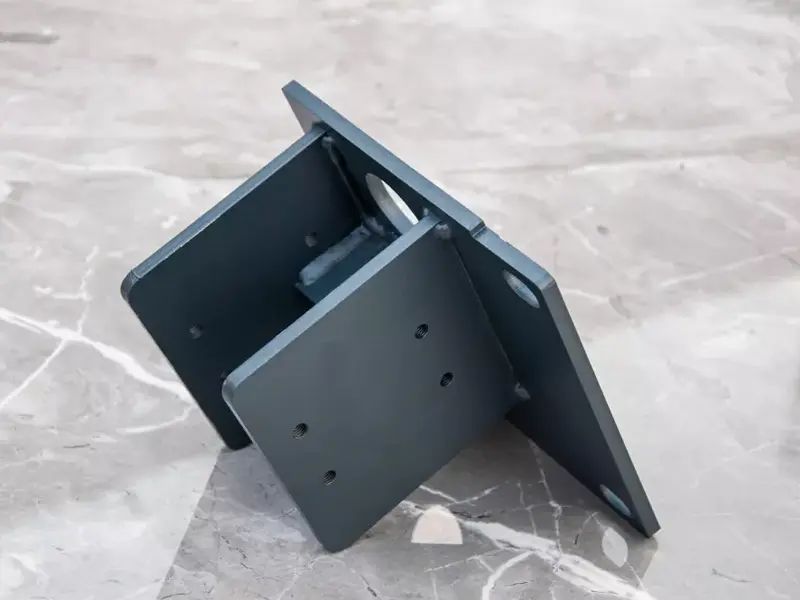

— Alapozás: Horgony alaplemez M12 rozsdamentes acél csavarkészlettel. A csavarok elrendezési rajza minden megrendeléssel együtt érkezik.

Felületkezelés

— Szabványos kivitel: TGIC poliészter porbevonat, 60–80 µm filmvastagság, 1000 órás sópermetig tesztelve (ASTM B117). Standard színek: RAL 9005 Jet Black, RAL 9010 White, RAL 7016 Antracit — egyedi RAL kérésre.

— Választható felületkezelés: Szublimációs faszemcsés nyomtatás (dió, teak, tölgy, cédrus); II típusú eloxálás ezüst, pezsgő, bronz vagy fekete színben.

Vezérlés és automatizálás

- Falra szerelhető 2 gombos kapcsoló (IP44, tartozék) és 433 MHz-es RF távirányító 15 m hatótávolsággal (tartozék)

- Opcionális Wi-Fi átjáró: 2,4 GHz, Tuya / Smart Life kompatibilis, iOS és Android alkalmazásvezérlés

— Opcionális érzékelőcsomag: az esőérzékelő automatikusan zárja a lapátokat; a szélérzékelő a lapátokat 0°-kal leállítja a beállított sebességküszöb felett; A napérzékelő a napszak szerint állítja be a szöget

— Minden vezeték 24 V DC-n fut — a pergola szerkezetében nincs nagyfeszültség

Opcionális kiegészítők

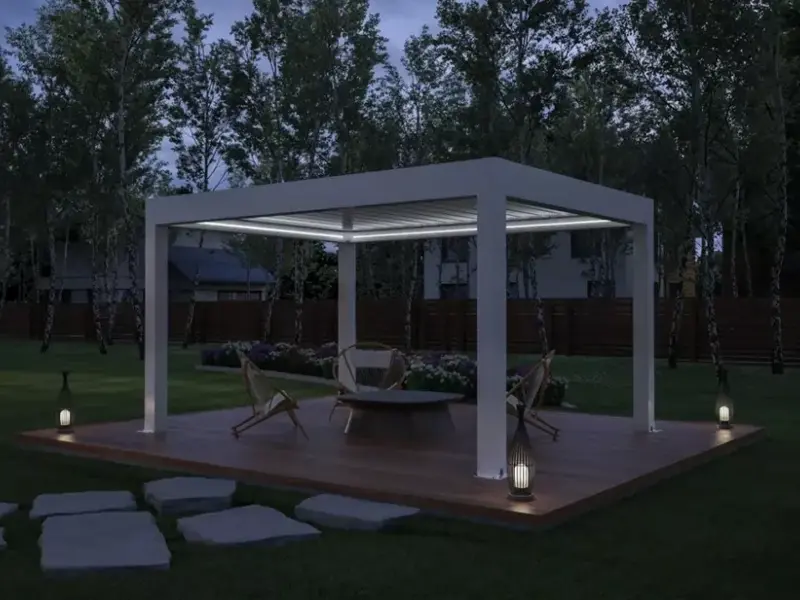

— A sugár alsó részébe integrált LED szalagos világítás

- Infravörös teraszfűtő-tartók (1500 W vagy 2000 W egységenként)

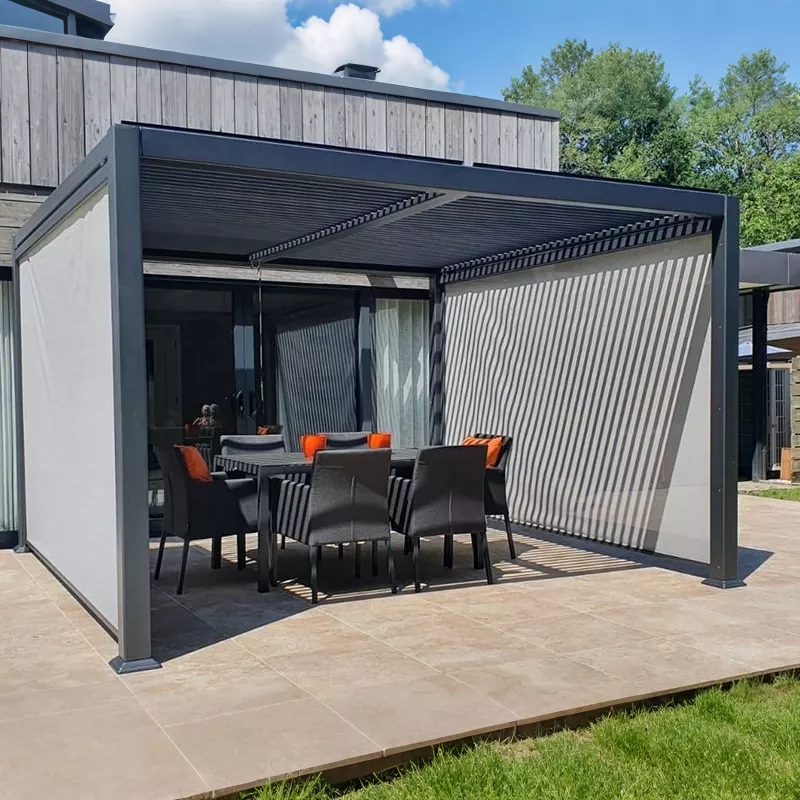

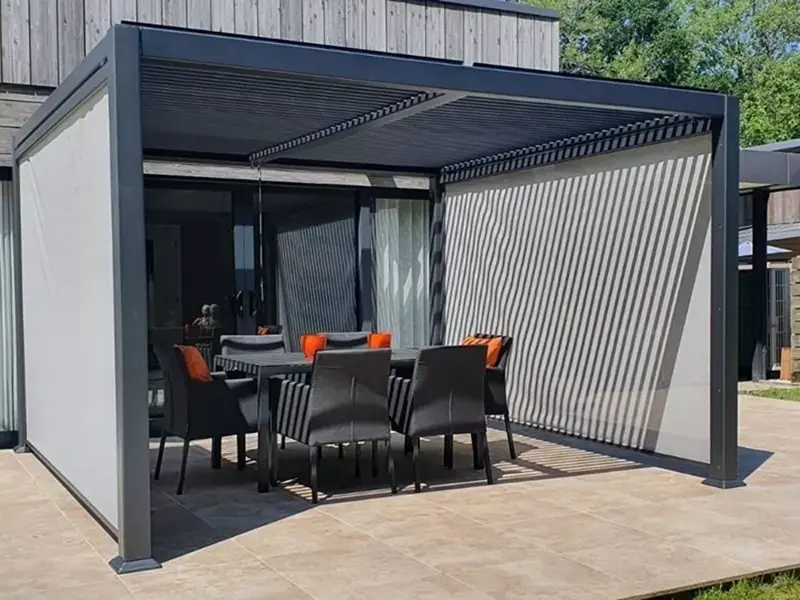

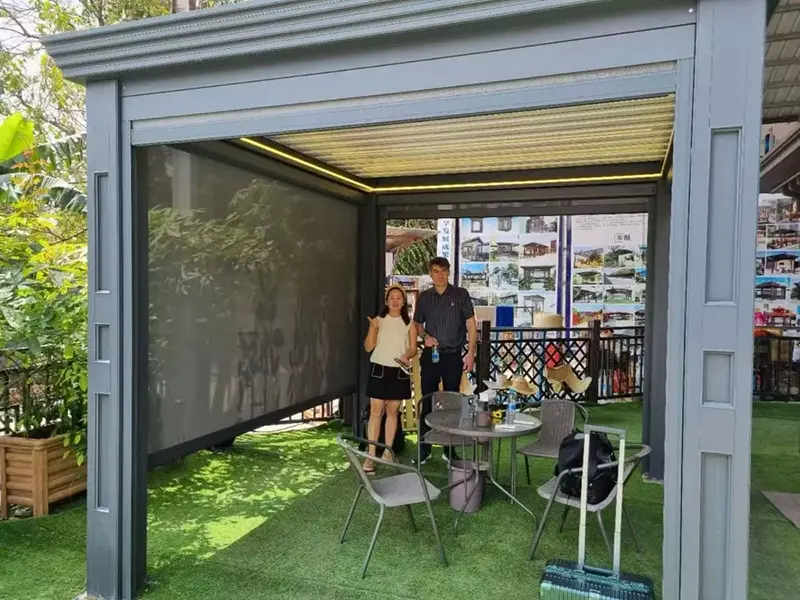

— Oldalsó cipzáras paravánok vagy fix üvegbetétpanelek a szél- és adatvédelem érdekében

— PV paneltartók pengeerősítő készlettel

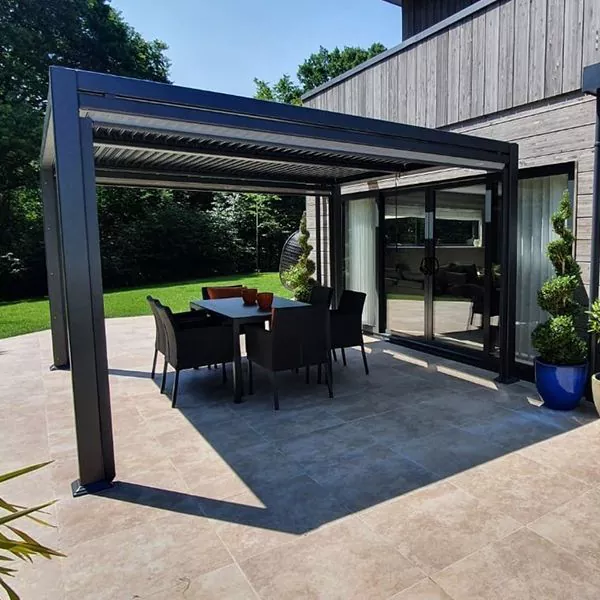

Ahol általában telepítve van

Termékleírások

Szerkezeti és dimenziós

Motor és vezérlés

Telepítési folyamat és karbantartási ütemterv

Minden Vionta állítható lamellákkal ellátott alumínium pergolát számozott beépítési rajzkészlettel, komplett hardverkészlettel és lépésről lépésre szóló angol nyelvű összeszerelési kézikönyvvel szállítunk. A szabványos egyteres egységet általában egy kétfős személyzet egy nap alatt fel tudja szerelni – nincs szükség darukra vagy nehéz emelőeszközökre.

01.  Alapozás és rögzítés

Jelölje meg a rögzítési pontokat a mellékelt alaplemez rajzon. Helyezze be az M12×120 mm-es rozsdamentes acél horgonycsavarokat betonba, és hagyja a teljes kikeményedési időt, mielőtt folytatná.

02.  Oszlop telepítése

Állítsa be az oszlopokat, és húzza meg az alaplemez csavarjait 40 N·m nyomatékkal. Vezesse le a belső lefolyócsövet az üreges oszlopon, és csatlakoztassa a helyszíni vízelvezetőhöz az alján.

03. Gerenda összeállítás

Csúsztassa a gerendákat az egyes oszlopok tetején lévő CNC-csatlakozók házaiba. Rögzítse rejtett M8 csavarokkal. Helyszíni hegesztés egyik szakaszban sem.

04.  A pengevezető sín és a penge felszerelése

Szerelje fel az alumínium vezetősín-extrudálásokat a gerenda belső felületeire, szükség szerint állítsa be alátétekkel. Csúsztassa a késeket a vezetősínekbe az egyik nyitott végétől, majd helyezze fel a végsapkákat és a hajtótengelyt.

05.  A motor huzalozása és üzembe helyezése

Szerelje fel a 24 V-os DC motoregységet, és csatlakoztassa az előre lezárt vezetékeket a transzformátorhoz és a fali kapcsolóhoz. Kapcsolja be, párosítsa az RF távirányítót, futtasson egy teljes nyitási/zárási ciklust, és állítsa be a motor végállását.

06.  Vízvizsgálat és átadás

Futtasson vizet a zárt lapátokon, hogy ellenőrizze a tömítést, és ellenőrizze, hogy az oszlop leeresztő nyílásai tiszták-e. Adja át a szerelési kézikönyvet és a motor jótállási jegyét.

Ajánlott karbantartási ütemterv

Gyakori kérdések a vásárlóktól

K  Mi történik a lapátokkal viharban – van-e valós veszélye a szél által okozott károknak?

Minden motoros, állítható zsalugáteres pergola egység kompatibilis az opcionális szélérzékelővel. Amikor a szélsebesség átlép egy előre beállított küszöböt – nagyjából 40 és 70 km/h között állítható – az érzékelő elindítja a motort, hogy teljesen nyitott (0°) helyzetbe forgatja a lapátokat, ahol a szélellenállás minimális és a szerkezeti terhelés a legkisebb. Nyomatékosan javasoljuk a szélérzékelő használatát a partvonaltól 500 m-en belüli területeken vagy nyílt, szabad helyen. Enélkül a késeket manuálisan kell 0°-ra állítani vihar előtt. Az extrém expozíciónak kitett helyekhez további biztosítékként kínálunk egy mechanikus pengereteszelő készletet is, amely fizikailag rögzíti a pengéket a biztonságos parkolási szögben.

K  Támogatja az egyéni méretezést, és mi a minimális rendelési mennyiség?

Igen – az egyedi méretezés központi szerepet játszik a kínai Vionta Metalnál. A legtöbb exportrendelésünk legalább egy nem szabványos méretet tartalmaz. Árajánlat összeállításához szükségünk van: a lapát fesztávolságára (szélességre), a vetítési mélységre, a gerenda alsó oldalához szükséges szabad magasságra, a rögzítési módra (szabad vagy falra szerelhető), a helyi szélzónára vagy hóterhelésre, ha ismert, és az Ön által választott színre vagy felületre. Innentől mérnökcsapatunk elkészít egy gyártási rajzot az Ön jóváhagyására a vágás megkezdése előtt. Az egyedi átfutási idők általában 3-5 munkanappal hosszabbak a normálnál. A minimális rendelési mennyiség egy egység – a mintaárak nem tartalmaznak mennyiségi engedményeket, de ez a legpraktikusabb módja annak, hogy a vállalkozók és a forgalmazók értékeljék az építési minőséget, mielőtt elköteleznék magukat egy nagyobb sorozat mellett. A szabványos kötegelt megrendelések öt egységnél kezdődnek; a forgalmazói mennyiség alkuképes.
