Alumínium üveg korlát

Az Aluminium Glass Railing egy olyan korlátrendszer, amely alumíniumötvözet szerkezeti keretet párosít biztonsági üveg kitöltő panelekkel. A számos elérhető konfiguráció közül a Vionta arra specializálódottkeret nélküli felsősínes kialakítás— olyan rendszer, amelyben az üvegpanelek teljes magasságban kinyúlnak, és nincs látható vízszintes alumíniumrúd, amely a felső szélét fedi le. A tiszta, megszakítás nélküli üvegvonal ennek a stílusnak a meghatározó vizuális jellemzője, ezért az építészek és a fejlesztők elsősorban a prémium lakó- és kereskedelmi projektekhez ezt adják.

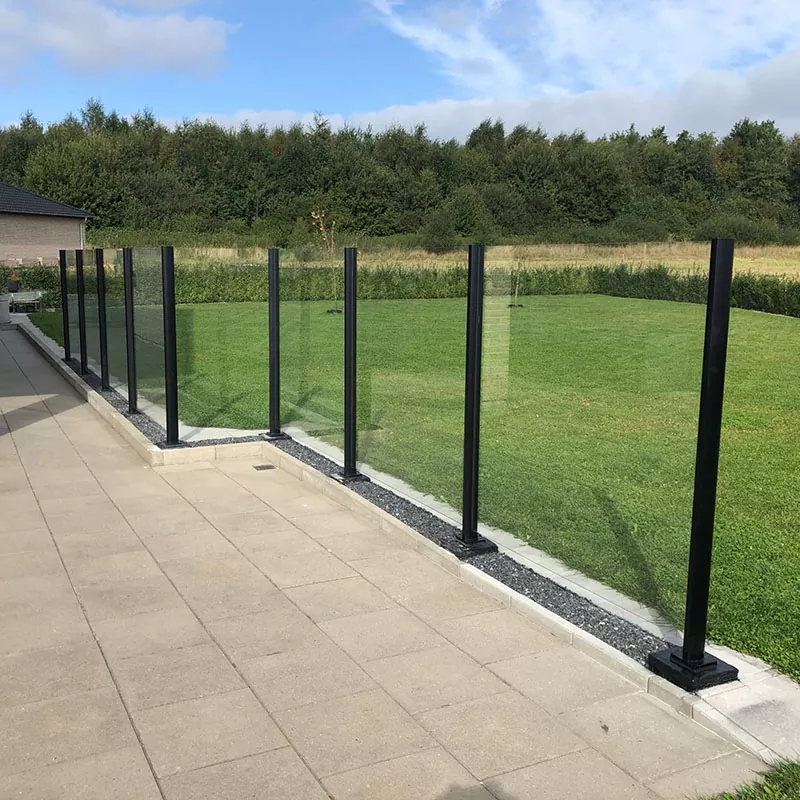

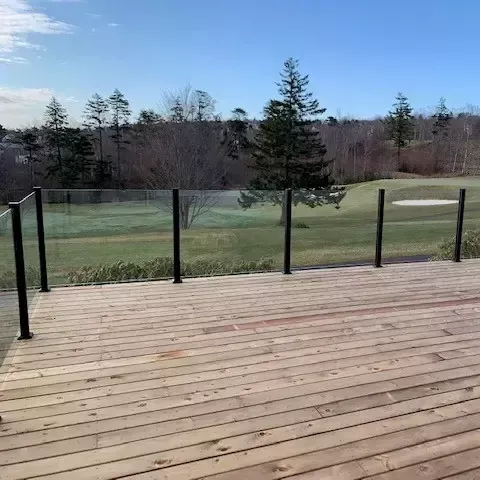

Az ilyen típusú korlátok erkélyeken, teraszokon, medencefödémeken, lépcsőházakon, magasföldszinteken és szállodai folyosók szélén jelennek meg – mindenhol, ahol a látvány megőrzése vagy a nyitott tér érzetének megteremtése a tervezési prioritás. Mivel az alumínium az alapnál koncentrálódik, és nem keretezi az üveget mind a négy oldalon, a szerkezet eltávolodik a látómezőtől, és az üveg kerül a középpontba.

Keret nélküli felső kialakítás: mi ez és miért számít

A hagyományos alumínium üvegkorlátban egy vízszintes alumínium felső sín fut végig a rendszer teljes hosszában, lefedi az üvegtáblákat, és a tetején összeköti az oszlopokat. Az alumínium mindkét oldalról látható, vízszintes vonalat hoz létre, amely elválasztja a nézetet, és egyértelműen ember alkotta architektúraként határozza meg a rendszert, amely előtt ül minden, ami rajta van.

A keret nélküli felső kialakításban a felső sínt teljesen eltávolítják, vagy egy vékony üvegszélű kupakkal helyettesítik, amely távolról szinte láthatatlan. Az üvegpanelek teljes magasságban állnak, felső élük polírozott és szabaddá válik, vagy minimális U-profillal vannak ellátva, amely nem nyúlik ki az üvegvonal fölé. Álló vagy ülő helyzetből a vizuális eredmény egy átlátszó sík a bokától a szemmagasságig, vízszintes megszakítás nélkül – a túlvilági kilátás folytonos, töretlen térnek tűnik.

Ez nem egyszerűen esztétikai preferencia. A lakóingatlanok és a vendéglátás területén végzett kutatások következetesen azt mutatják, hogy az akadálytalan kilátás növeli az ingatlan értékét és a vendégek elégedettségét. Egy erkély, ahol az óceán, a kert vagy a látkép látható anélkül, hogy alumíniumrudat keresztezné a látómező, alapvetően más élmény, mint az, ahol a kilátás megosztott. A fejlesztők számára a keret nélküli felső rendszer megadása az egyik legköltséghatékonyabb módja a kültéri terek minőségének javításának.

Keret nélküli felső és egyéb korlátstílusok:Közvetlen összehasonlítás

Annak megértése, hogy a keret nélküli felső kialakítás hova illeszkedik a többi általános korlát-konfigurációhoz képest, segít tisztázni, hogy melyik rendszer felel meg egy adott projektnek.

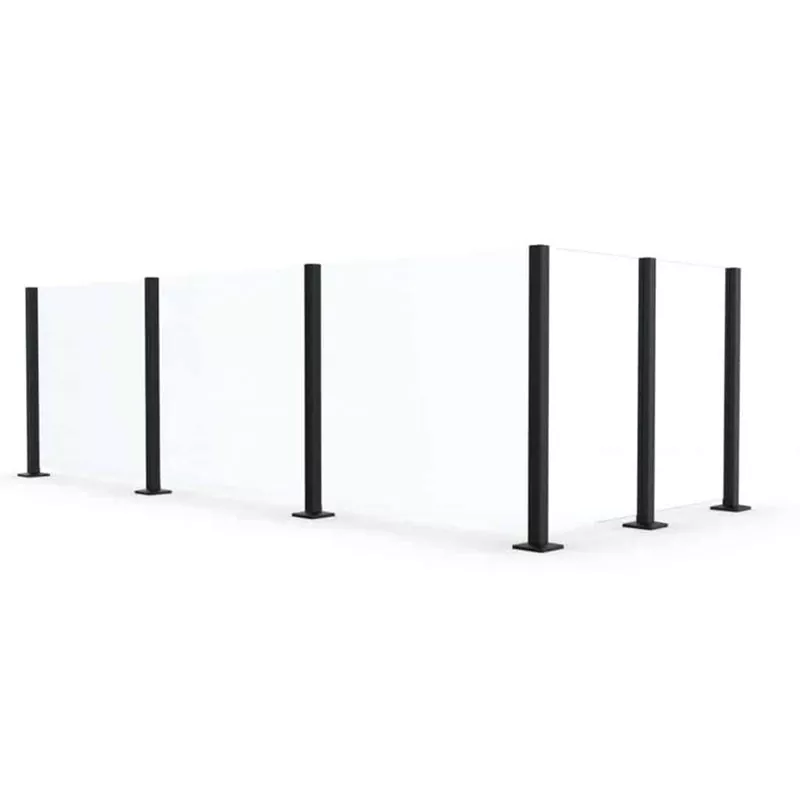

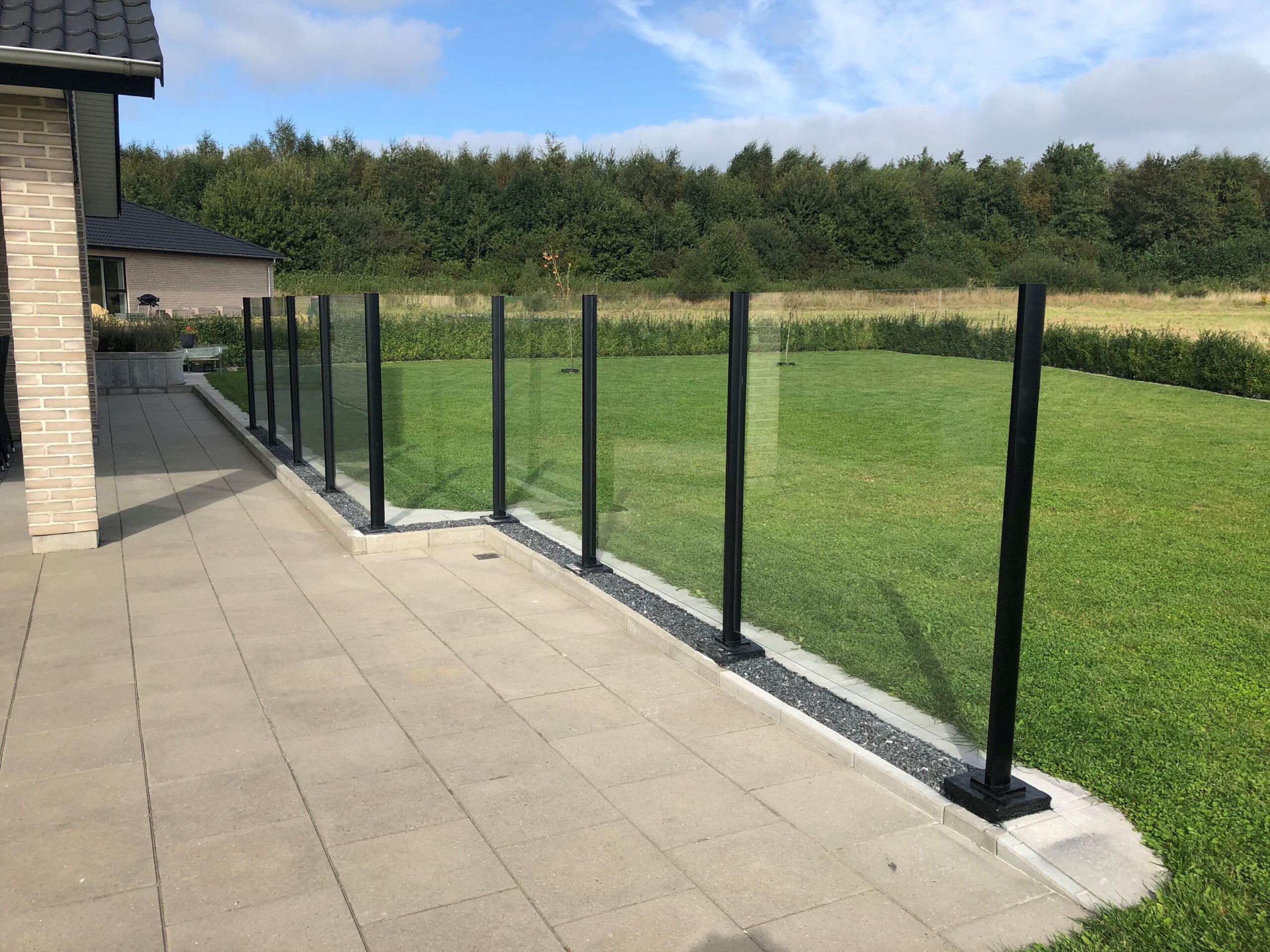

Keret nélküli felső alumínium üvegkorlát (ez a termék)

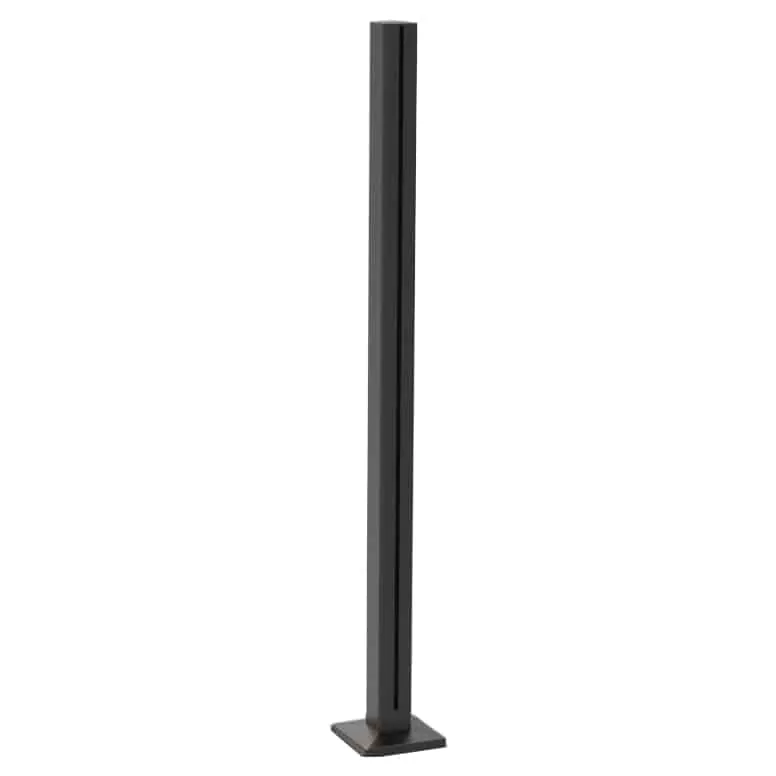

Az oszlopok és az alapcsatorna hordozza a szerkezeti terhelést; az üveg teljes magasságban áll, felső sín nélkül. Az üvegvonal felett teljesen tiszta a kilátás. A beszerelés mérsékelten egyszerű – az alapcsatorna és az oszlopok helyzetét pontosan kell elhelyezni, de nincs felső sín az igazításhoz és szintbe hozáshoz. Ez az a stílus, amelyre a Vionta specializálódott, és ez a legalkalmasabb az erkélyekre, a medence teraszaira és minden olyan helyre, ahol a kilátás megőrzése a prioritás.

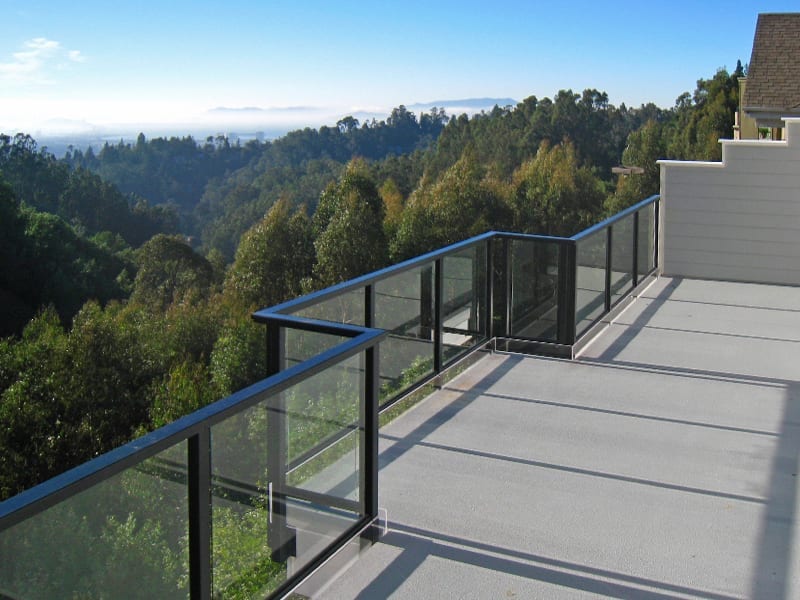

Teljes keretű alumínium üvegkorlát

Az egyes üvegtáblák tetején, alján és mindkét oldalán alumíniumprofilok futnak végig, teljes téglalap alakú keretet alkotva az üveg körül. A rendszer nagyon merev és az üveg jól védett, de az alumínium minden szélén látható, a vízszintes felső sín pedig erős vizuális vonalat hoz létre szemmagasságban. Ez a stílus gyakoribb kereskedelmi és ipari környezetben, ahol a robusztusság fontosabb, mint az esztétika, vagy olyan alkalmazásokban, ahol az építési előírások megkövetelik a folyamatos megfogható kapaszkodót a tetején.

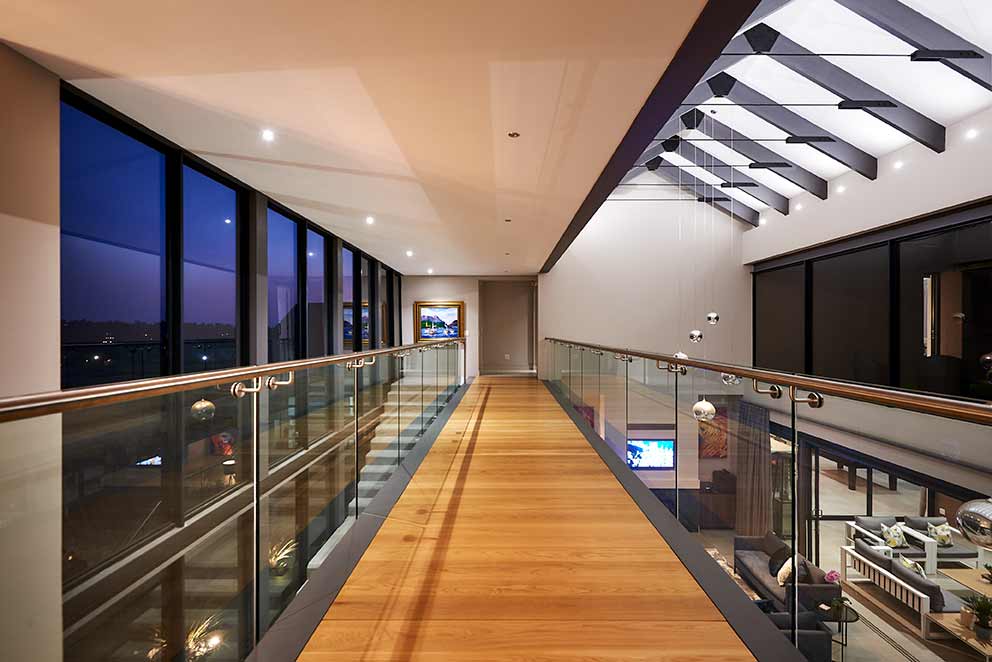

Felső sín (sapkás) üvegkorlát

Az oszlopok támasztják alá az üvegtáblákat, és egy folyamatos felső sín köti össze az oszlopokat és takarja le az üveg széleit. A felső sín általában egy kerek vagy négyzet alakú cső, amely egyben megfogható kapaszkodóként is szolgál. Jobban látható, mint a keret nélküli felső stílus, de kevésbé akadályoz, mint a teljes keretezés. Ez egy praktikus középút olyan lépcsőházaknál és rámpáknál, ahol a kód megköveteli a megfogható sínt, de a tervező továbbra is az üvegbetét nyitottságát szeretné, nem pedig a tömör paneleket vagy korlátokat.

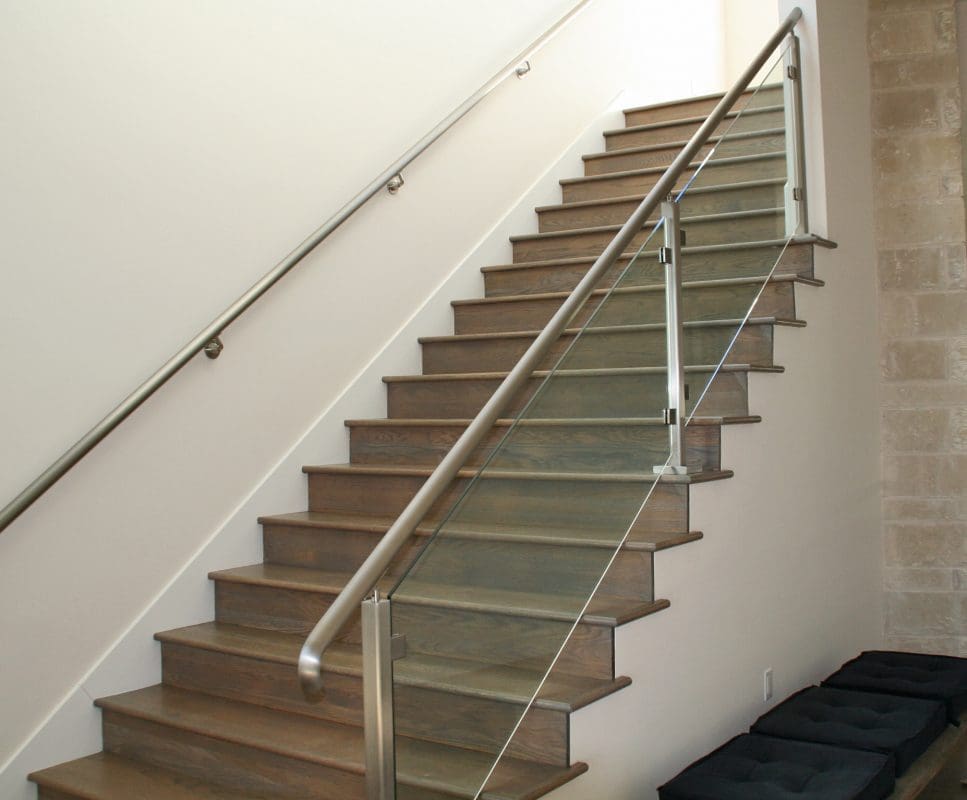

Rozsdamentes acél üveg korlát

Funkcionálisan hasonló az alumínium üvegkorláthoz, de rozsdamentes acél oszlopokkal, szerelvényekkel és alumínium helyett felső sínnel. A rozsdamentes acél nagyobb szakítószilárdsággal és jellegzetes polírozott vagy szálcsiszolt fémfelülettel rendelkezik, amelyet egyes tervezők előnyben részesítenek. Ez nehezebb és jellemzően drágább, mint az alumínium. A keret nélküli felső stílus rozsdamentes acélból is elérhető – a Vionta mindkettőt szállítja –, és a két anyag közötti választás gyakran az esztétikai preferenciákon, a költségvetésen és a korróziós környezeten múlik. Közvetlen sópermettel rendelkező tengerparti projekteknél a tengeri minőségű SS316 rozsdamentes acél műszakilag a tartósabb választás; a legtöbb más helyen a minőségi porszórt bevonatú alumínium ugyanolyan jól teljesít alacsonyabb költségek mellett.

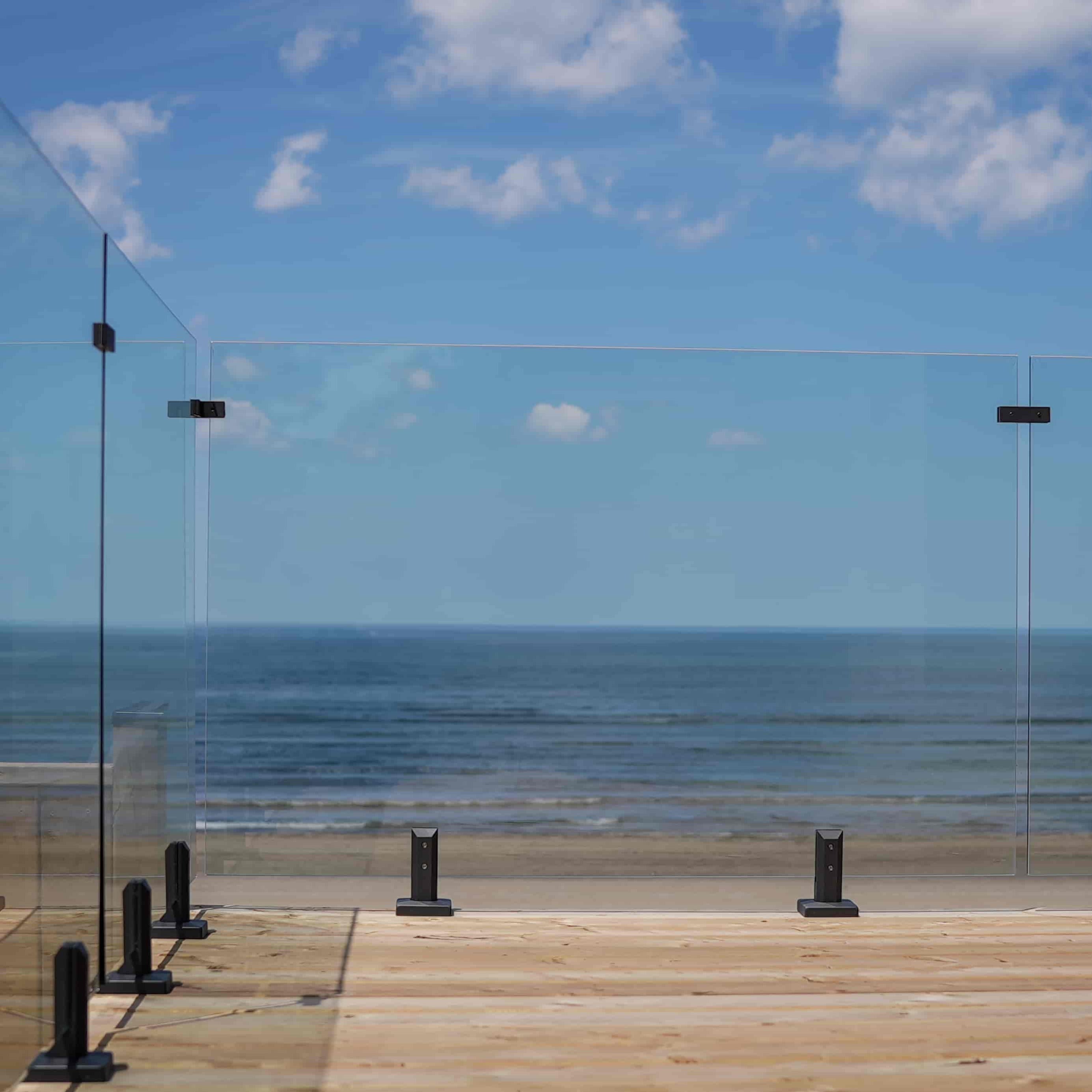

Teljesen keret nélküli (postamentes) üvegkorlát

A legminimálisabb konfiguráció: az üvegtáblák közvetlenül egy folytonos alapcsatornába illeszkednek úgy, hogy nincsenek látható oszlopok közöttük, megszakítás nélküli üvegfalat hozva létre. Az üveg – jellemzően 12 mm-es vagy 15 mm-es edzett vagy laminált – szerkezeti elemként működik, amely az alapból kinyúlik. Ez a vizuális nyitottság abszolút maximumát éri el, de gondos szerkezeti tervezést, tökéletesen vízszintes és merev aljzatot igényel az alapcsatorna számára, és magasabb üvegspecifikációt igényel. Ez a prémium opció olyan csúcskategóriás projektekhez, ahol a költségvetés nem korlát.

Termékleírások

Az alábbi táblázat a Vionta keret nélküli felső alumínium üvegkorlátrendszereinek szabványos konfigurációs paramétereit tartalmazza. Minden méret és specifikáció testreszabható – adja meg projektrajzait, és mi megerősítjük a megfelelő konfigurációt.

Anyagrészletek: alumíniumötvözet és biztonsági üveg

Alumínium 6063-T5: Miért ez a minőség?

A 6063-as ötvözet – amelyet néha építészeti alumíniumnak is neveznek – az ablakokban, függönyfalakban és korlátokban használt extrudált alumíniumprofilok szabványos specifikációja. 0,45%-os magnézium- és 0,6%-os szilíciumtartalma jó szakítószilárdságot (minimum 130 MPa folyáshatár T5-ös temperációban) biztosít, miközben könnyen extrudálható összetett formákká, szűk mérettűréssel. A keret nélküli felső rendszerben, ahol az oszlopprofilnak szerkezetileg megfelelőnek és vizuálisan vékonynak kell lennie, a 6063-T5 megtalálja a megfelelő egyensúlyt. Kiváló korrózióállósággal is rendelkezik, és mind a porszórt, mind az eloxálást kiváló minőségű eredményekkel fogadja.

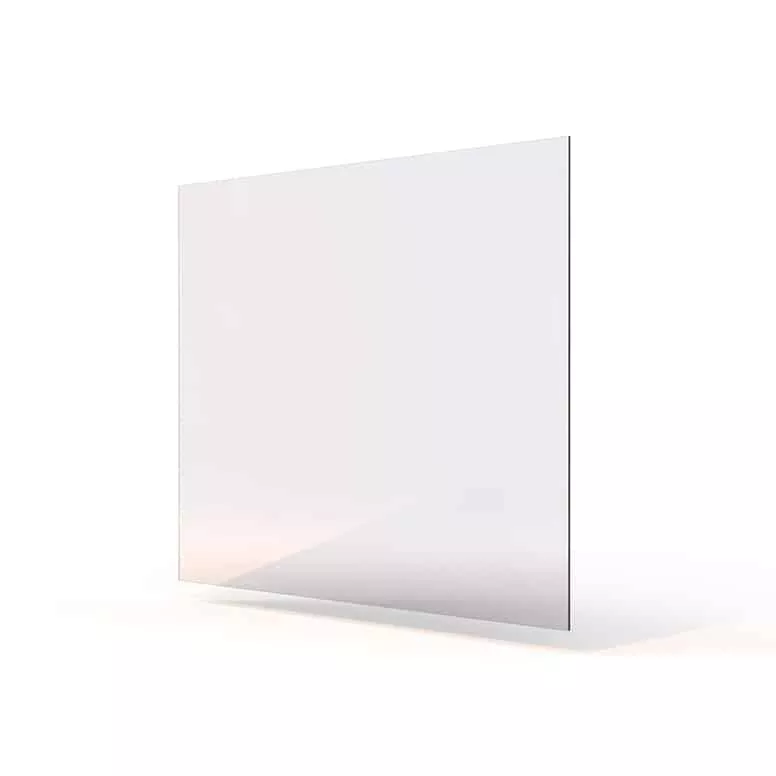

Üvegválaszték keret nélküli felső rendszerekhez

A keret nélküli felső kialakításban az üveg felső széle szabadon van, nem pedig alumínium csatornába zárva, ami azt jelenti, hogy az élek felülete és az üveg minősége jobban látható, mint egy keretes rendszerben. A Vionta ehhez a stílushoz alapkivitelben edzett vagy laminált üveget használ, sík polírozott éllel.

Edzett üvegez a standard választás a legtöbb projekthez – hőkezelve a hagyományos üveg szilárdságának körülbelül négyszeresére, és úgy tervezték, hogy az éles szilánkok helyett kis, lekerekített szemcsékre törjön. 8 mm-es, 10 mm-es és 12 mm-es vastagságban kapható utólag alátámasztott keret nélküli felső rendszerekhez; 12 mm vagy 15 mm ajánlott szélesebb panel fesztávhoz vagy nagyobb szélterheléshez.

Laminált üvegItt van megadva, ahol törés utáni panelrögzítésre van szükség – a PVB vagy SGP közbenső réteg összetartja az üveget törés után is, így a panel a helyén marad, nem pedig leesik. Ez a preferált üvegtípus magas helyeken, középületekben és minden olyan projektben, ahol a panel leomlása súlyos következményekkel jár.

Ultratiszta (alacsony vastartalmú) üvegmegszünteti a normál üveg szélén és felületén látható halvány zöld árnyalatot. A keret nélküli felső rendszerben, ahol az üveg széle szándékosan látható és látható, az alacsony vastartalmú üvegek észrevehetően tisztább, semlegesebb megjelenést eredményeznek – különösen vastagabb paneleken és fehér vagy világos színű szomszédos felületeken.

Gyakran Ismételt Kérdések

1. kérdés: A felső sín eltávolítása befolyásolja-e a szerkezeti biztonságot vagy a szabályok betartását?

Nem – a keret nélküli felső rendszerben a szerkezeti terhelést az oszlopok, az alapcsatorna és az üveglapok viselik, nem a felső sín. A hagyományos rendszerben a felső sín egy kapaszkodó és egy csatlakozó az oszlopok között, de nem ez az, ami megakadályozza az üveg elhajlását szél vagy ütési terhelés hatására. A helyesen megtervezett keret nélküli felső rendszerben az oszlopok és az üvegek úgy vannak méretezve, hogy elbírják a teljes tervezési terhelést anélkül, hogy a felső sín hozzájárna hozzá. Ennek ellenére egyes építési szabályzatok megragadható kapaszkodót írnak elő meghatározott magasságban (általában 900–1100 mm) lépcsőházi alkalmazásokhoz. Erkélyszegélyeknél és szintváltó korlátoknál általában nem kötelező a megfogható sín, ezért a keret nélküli felső stílust leggyakrabban erkélyeken és fedélzeteken adják meg, nem lépcsőkön. Tanácsot adunk az adott hely és alkalmazás megfelelőségéről.

2. kérdés: Hogyan készül a szabad üveg felső éle – biztonságos?

Minden üveglap felső széle a gyártás szabványos részeként síkra polírozott (varratott), amely eltávolítja a vágási folyamat során visszamaradt éles szálakat, és sima, biztonságosan érinthető élt eredményez. A polírozott él is vonzóan megtöri a fényt, hozzájárulva a rendszer prémium megjelenéséhez. Azoknál a projekteknél, ahol a felső él olyan magasságban van, ahol a gyerekek könnyen elérhetik, vagy ahol a tervező még kifinomultabb megjelenést szeretne, kínálunk egy vékony, rozsdamentes acél vagy alumínium U-sapkaprofilt, amely a felső élre csípődik – elég keskeny ahhoz, hogy megőrizze a keret nélküli vizuális karaktert, miközben védi az üveg szélét a betöréstől a beszerelés és a használat során.

3. kérdés: A keret nélküli felső stílus alkalmas kültéri és tengerparti helyszínekre?

Igen. Az oszlopokban és az alapcsatornában használt 6063-T5 alumínium természetes passzív oxidréteget képez, amely a legtöbb kültéri környezetben ellenáll a korróziónak. Közvetlen sópermettel rendelkező tengerparti projektekhez az eloxált alumíniumprofilokat vagy a PVDF-alapú porbevonatot javasoljuk a hagyományos poliészter porbevonat helyett, mivel mindkettő lényegesen jobb, hosszú távú ellenállást biztosít a klorid támadással szemben. A part menti létesítményekben minden rögzítést és rögzítőelemet SS316 rozsdamentes acélból kell megadni. Magukat az edzett vagy laminált üvegtáblákat nem befolyásolja a sós levegő.

4. kérdés: Testreszabható a rendszer lépcsőkhöz és lejtős telepítésekhez?

Igen. A lépcsőházak gereblyézett (lejtős) felszerelése gyártási kapacitásunk alap részét képezi. Az oszlopalapok állítható szögtartókkal vannak felszerelve, amelyek alkalmazkodnak a lépcső dőlésszögéhez, az üveglapok pedig paralelogramma profilra vannak vágva, hogy kövessék a gereblyét, miközben állandó látható magasságot tartanak fenn. Azokhoz a lépcsőházakhoz, ahol megfogható kapaszkodóra van szükség, egy vékony, kerek vagy lapos, rozsdamentes acél vagy alumínium kapaszkodóelemet adunk hozzá a megfelelő magasságban anélkül, hogy a rendszer üvegrészének keret nélküli esztétikáját veszélyeztetnénk.

Miért válassza a Viontát?

A keret nélküli felső rendszerek specialistája.Számunkra ez nem periférikus termék – a keret nélküli felső alumínium üvegkorlát a Vionta kínálatának központi részét képezi, gyártási folyamataink, szerszámaink és minőségellenőrzéseink kifejezetten ehhez készültek. Finomítottuk az élpolírozást, az utóigazítást és az alapcsatorna tűréseit, amelyek meghatározzák, hogy a keret nélküli felső telepítés valóban prémiumnak tűnik-e, vagy csak megfelelő.

Közvetlen gyári árak.Minden alkatrészt saját üzemünkben, Cixiben, Ningboban gyártunk – profilokat, porfestést, üvegfeldolgozást és összeszerelést. A kereskedelmi vállalat közvetítőinek hiánya azt jelenti, hogy a gyártelepi áraink jellemzően 15-30%-kal versenyképesebbek, mint a forgalmazókon keresztül beszerzett azonos minőség.

Műszaki támogatás a specifikációtól a telepítésig.Csapatunk áttekintheti az Ön rajzait, megerősíti a szélterhelésnek való megfelelést, tanácsot ad az üvegvastagságra és az oszlopok távolságára vonatkozóan, valamint műhelyrajzokat biztosít a szerelő számára. A szerkezeti dokumentációt igénylő projektekhez terhelésszámítási lapokat tudunk szállítani.

Megbízható nemzetközi szállítás.A normál tömeges megrendelések 20-30 munkanapon belül kiszállításra kerülnek. Gyártási szakaszban fotófrissítéseket, szállítás előtti ellenőrzési jelentéseket és részletes csomagolási listákat biztosítunk. A minták kiszállítása 7-10 munkanapon belül.

Küldj nekünka projekt rajzait, a helyszín helyét és a vonatkozó építési szabályzatot, és 24 órán belül válaszolunk részletes specifikációs ajánlással és árajánlattal.
