Miért számít még a fedélzeti korlát magassága?

A védőkorlát minden centimétere mögötti biztonsági logika megértése

Sétáljon fel bármelyik lakófedélzetre Amerikában, Kanadában vagy az Egyesült Királyságban, és gyorsan észreveszi, hogy az azt körülvevő korlát szinte mindig valahol 36 és 42 hüvelyk között helyezkedik el a fedélzet felületétől. Ez nem esztétikai véletlen. Ez a dimenzió több évtizedes sérülési adatokat, mérnöki kutatásokat és nehezen megszerzett szabályozási tapasztalatokat tükröz, amelyek a modern építési szabályzatokat a mai életbiztonsági keretek közé formálták.

A Vionta Metalnál több ezer projekthez szállítottunk alumínium fedélzeti korlátrendszereket Észak-Amerikában, és a tervezési szakaszban a leggyakoribb zavart a korlát magassága okozza. A lakástulajdonosok azt hiszik, hogy bármilyen magasságú, jól néz ki. A vállalkozók időnként az elavult kódverziókat alkalmazzák. A több államban vagy tartományban dolgozó fejlesztők azon kapják magukat, hogy az alapszabványtól eltérő helyi módosításokat kezelnek. Az eredmény költséges átdolgozás, sikertelen ellenőrzések és esetenként tragikus balesetek.

A tét valós. A Consumer Product Safety Commission adatai szerint a fedélzet beomlása és a korlátok meghibásodása évente több tízezer sürgősségi látogatáshoz járul hozzá az Egyesült Államokban. Az esetek jelentős része túl rövid, helytelenül felszerelt vagy idővel leromlott anyagokból készült védőkorlátokkal kapcsolatos. A magasság csak egy változó a biztonsági egyenletben, de ez a leglátványosabb, és az épületfelügyelő először ellenőrzi.

Miért a magasság az esési távolság függvénye, nem az esztétikum?

Az építési szabályzat írói nem választották ki önkényesen a 36 vagy 42 hüvelyket. Az emberi biomechanikával kapcsolatos kutatások azt mutatják, hogy egy körülbelül 36 hüvelyk magasságban elhelyezett sín nagyjából eléri egy átlagos felnőtt csípőtől a mellkasáig terjedő zónáját, amely a véletlen felborulás megelőzése szempontjából leginkább releváns súlyponti régió. 42 hüvelyknél a sín a törzs közepéig vagy a mellkasmagasságig emelkedik az alacsonyabb felnőtteknél, sokkal jelentősebb akadályt biztosítva a megbotló zuhanás ellen.

Ha egy fedélzet a lejtőhöz közel helyezkedik el, mondjuk 18 hüvelykre a talajtól, az esés valószínűleg nem okoz súlyos sérülést. A testnek nagyon kicsi esési távolsága van. De ha a fedélzet felülete 8 lábbal egy betonterasz fölé emelkedik, az esés geometriája drámaian megváltozik. A 36 hüvelykes és a 42 hüvelykes védőkorlát közötti plusz 6 hüvelyk lehet a különbség a közeli baleset és a haláleset között. A kódtervezők ezt úgy számolják be, hogy a kívánt magasságot közvetlenül a fedélzeti felület talajszint feletti magasságához kötik alatta.

Ezért a Vionta Metal csapata mindig megkérdezi ügyfeleit a fedélzet magasságáról, mielőtt korlátmagasságot javasolna. A 36 hüvelykes rendszer telepítése egy földszinti tornácra teljesen legális a legtöbb joghatóságban. Ugyanennek a rendszernek a második emeleti fedélzetre való telepítése olyan kódsértés lenne, amelyet semmiféle kozmetikai vonzerő nem igazolhat.

Mi történik, ha rossz a fedélzeti korlát magassága?

A helytelen korlátmagasság következményei egyszerre több szinten is működnek, és mindezek megértése segít megmagyarázni, hogy alumínium pályakorlátrendszereink miért vannak gyárilag pontos, dokumentált méretekre tervezve.

• Sikertelen ellenőrzés és munkaleállítási parancsok:A legtöbb joghatóságban a fedélzet jogilag nem lakható, amíg át nem esik a végső építési vizsgálaton. Az alulméretezett védőkorlátok kötelező korrekciót váltanak ki, ami a telepített oszlopok kitépését és újbóli beállítását jelenti, gyakran jelentős költségekkel és a projekt késleltetésével.
• Megszűnt lakásbiztosítás:Egyes biztosítási szolgáltatók kifejezetten kizárják az olyan sérülések fedezetét, amelyek olyan szerkezeteken fordulnak elő, amelyek nem mentek át a kódvizsgálaton. Az alulméretezett korlátokkal rendelkező fedélzet, amely soha nem kapott engedélyt, teljes személyes felelősséget róhat ki a háztulajdonosra egy sérülési perben.
• Csökkent ingatlanérték és viszonteladási bonyodalmak:A lakásfelügyelők ingatlanügyletek során rutinszerűen megjelölik a nem megfelelő fedélzeti korlátokat. A vevők javítást követelhetnek az eladás feltételeként, vagy a hitelezők megtagadhatják a jelzálogjog vállalását a nem engedélyezett szerkezetű ingatlanokra.
• Személyi sérülési felelősség:Ha egy vendég leesik egy olyan fedélzetről, amelynek sínje nem felel meg a szabályoknak, az ingatlan tulajdonosát terheli annak bizonyítása, hogy az ésszerű gondossággal járt el. A nem megfelelő magasságot nehéz megvédeni a bíróságon.
• Esztétikai megbánás:Azok a lakástulajdonosok, akik túl rövid korlátot szerelnek be, gyakran látják, hogy a korlát megjelenése és érzése jelentéktelen. A megfelelő arányú, 42 hüvelykes alumínium fedélzeti korlátrendszer úgy keretez egy megemelt fedélzetet, ahogy a jól illeszkedő keret kiegészíti a festést. Az arányok egyszerűen jól néznek ki.

Ki a felelős a megfelelő magasságért?

Jogilag az építési engedély kérelmezője a felelős a kód betartásáért. Egy háztulajdonos által épített projektben ez jellemzően a háztulajdonos. Vállalkozó által épített projekt esetén a fővállalkozó vagy a fedélzeti alvállalkozó viseli a megfelelési terhet, bár a szerződést aláíró háztulajdonos megoszthatja a felelősséget, ha kifejezetten nem megfelelő telepítést irányított.

A gyakorlatban a korlátoszlopokat szerelő személy állítja be a magasságot, és az ebben a szakaszban elkövetett hibákat költséges visszafordítani. Ez az oka annak, hogy a professzionális fedélzeti vállalkozók olyan korlátrendszereket írnak elő, mint a Vionta Metal, amelyek gyárilag beállított felső sínmagassággal, áttekinthető telepítési sablonokkal és kódhivatkozású dokumentációval érkeznek. Megszünteti a találgatásokat a teljes projekt jogilag legkövetkezményesebb dimenziói közül.

Alumínium fedélzeti korlátrendszereinket vállalkozóbarát telepítésre tervezték, miközben biztosítják a biztonsági előírások által megkövetelt szerkezeti teljesítményt. Minden alkatrész, az oszlop alaplemezétől a felső sínsapkáig, úgy van méretezve, hogy olyan kész beépítési magasságot hozzon létre, amely megfelel vagy meghaladja a vonatkozó szabványt anélkül, hogy egyedi helyszíni gyártásra lenne szükség.

Mit követel meg valójában az építési szabályzat a fedélzeti korlát magasságához?

Az IRC, IBC és a kanadai NBC követelmények lebontása egyszerű nyelven

Amikor az Egyesült Államokban a legtöbb lakossági fedélzetépítő a „kódexre” hivatkozik, az a Nemzetközi Lakossági Kódexet jelenti, amelyet a Nemzetközi Kódextanács adott ki, és amelyet valamilyen formában az ország szinte minden állama és önkormányzata elfogad. Annak megértése, hogy az IRC valójában mit mond a védőkorlát magasságáról, és ugyanilyen fontos, ahol a helyi módosítások eltérhetnek ettől az alapszabványtól, alapvető tudás mindenkinek, aki fedélzetet épít vagy vásárol.

Kanada a Kanadai Nemzeti Építési Szabályzat szerint működik, amely hasonló méretkövetelményeket ír elő, de metrikus méréseket használ. Az Egyesült Királyságnak és Ausztráliának megvannak a saját szabványai. A Vionta Metal csapata rendszeresen szállít alumínium fedélzeti korlátrendszereket projektekhez ezeken a piacokon, és a vonatkozó szabványok aktuális referenciakönyvtárát vezetjük, hogy segítsünk ügyfeleinknek a helyes meghatározásban.

Az alapvető IRC Guardrail-követelmények egy pillantásra

Érdemes megállni néhány olyan részletnél a táblázatban, amelyek gyakran megragadják az építőket. Először is, az IRC egyáltalán nem igényel védőkorlátot egy olyan fedélzethez, amely kevesebb, mint 30 hüvelyknyire van a talajtól. Ez azonban nem jelenti azt, hogy az építkezés pénzkidobás lenne. Sok háztulajdonos az esztétikus folytonosság, a kisgyermekek biztonsága érdekében, valamint azért, mert a helyi joghatóságok gyakran elfogadnak olyan módosításokat, amelyek az alap IRC-szabványnál alacsonyabb küszöbértékeket írnak elő, védőkorlátokat szerelnek fel az alacsony fedélzetekre.

Másodszor, a 36 hüvelykről 42 hüvelykre való ugrás kifejezetten a 200 hüvelykes (körülbelül 16,6 láb) magassági küszöbhöz kötődik magában az IRC-ben, de a Nemzetközi Építési Szabályzat, amely a kereskedelmi építkezéseket és a többlakásos lakásépítést szabályozza, 42 hüvelyket ír elő minden védőkorláthoz minden 30 hüvelyk feletti magasságon. Ha társasházi erkélyt, szállodai teraszt vagy vegyes használatú épület teraszt épít, akkor a 42 hüvelyk a kiindulási pont, függetlenül attól, hogy milyen magasan van a felület.

Ahol a helyi kódmódosítások leggyakrabban eltérnek

Az IRC egy modellkód. Az egyes államok, megyék és önkormányzatok rendelettel fogadják el, és gyakran ragaszkodnak az alapszabványnál szigorúbb módosításokhoz. Ügyfeleink rendszeresen találkoznak az alábbi helyi eltérésekkel:

• Kalifornia:A kaliforniai építési szabályzat nagyrészt tükrözi az IBC-t, és 42 hüvelykes védőkorlátokat ír elő minden megemelt járófelülethez lakossági és kereskedelmi alkalmazásokban, függetlenül az IRC 30 hüvelykes küszöbétől.
• Florida:A Florida Építési Szabályzat tágabb értelemben fogadja el a 42 hüvelykes követelményt, és konkrét hurrikánállósági rendelkezéseket tartalmaz, amelyek befolyásolják a korlátrendszerek oszloprögzítését és oldalirányú terhelését.
• New York City:New York City a NYC Építési Szabályzatot használja, amely lényegesen szigorúbb mind az IRC-nél, mind az IBC-nél a védőkorlát magassága, szerkezeti terhelése és oszloptávolsága tekintetében. Az öt városrész projektjei gondos helyi kód felülvizsgálatot igényelnek.
• Texas:Texas viszonylag kevés módosítással fogadta el az IRC-t a legtöbb joghatóságnál, de az otthoni városoknak, például Houstonnak és Austinnak sajátos követelményei lehetnek a tetejére.
• Brit Columbia és Ontario:Mindkét tartomány 1070 mm-es védőkorlátot ír elő a 600 mm-nél magasabb szintre emelt lakossági fedélzetekhez, de néhány önkormányzat további követelményeket ír elő az emeleti erkélyekre vonatkozóan.

A magassági követelményekhez igazodó korlátok távolságra vonatkozó szabályok

A védőkorlát magassága csak az egyik dimenzió, amelyre a kód gondoskodik. Ugyanilyen fontos a korlátok közötti távolság, a függőleges kitöltőelemek, amelyek kitöltik a felső sín alatti oszlopok közötti teret. Az IRC megköveteli, hogy a korlátokat úgy helyezzék el, hogy egy 4 hüvelyk átmérőjű gömb ne tudjon áthaladni a korlátrendszer egyetlen nyílásán sem. Ez a szabály kifejezetten azért létezik, hogy megakadályozza a kisgyermekek fejét, hogy a korlátok közé szoruljanak.

A korlát alján a kód azt is megköveteli, hogy az alsó sín és a fedélzet felülete közötti rés ne haladja meg a 4 hüvelyket. Felül a sín teteje és a felső sín alsó oldala közötti szabad térnek is meg kell felelnie a 4 hüvelykes gömbszabálynak. A Vionta Metal alumínium fedélzeti korlátrendszereinket 3,5 hüvelykes oszlopközökkel tervezték középen, ami kényelmes sávot biztosít a maximum 4 hüvelyk alatt, és vizuálisan kiegyensúlyozott megjelenést kölcsönöz a biztonsági aggályokat felvető nyitott rések nélkül.

Hogyan változik a szükséges korlátmagasság a fedélzet magasságától és helyétől függően?

A vállalkozók és a lakástulajdonosok által ténylegesen szembesülő forgatókönyvek gyakorlati lebontása

Az absztrakt kódkövetelmények megértése egy dolog. Ezeknek a követelményeknek a tényleges fizikai forgatókönyvekre való leképezése, amelyek a valódi fedélzetépítés során merülnek fel, egészen más. A több száz különböző projekttípushoz tartozó fedélzeti korlátrendszerek szállításával kapcsolatos tapasztalataink szerint ugyanazt a kódkérdést több tucat különböző kontextusbeli ízben teszik fel. Ez a rész módszeresen a leggyakoribb valós forgatókönyveket dolgozza fel.

A forgatókönyv lebontása fedélzettípus és magasság szerint

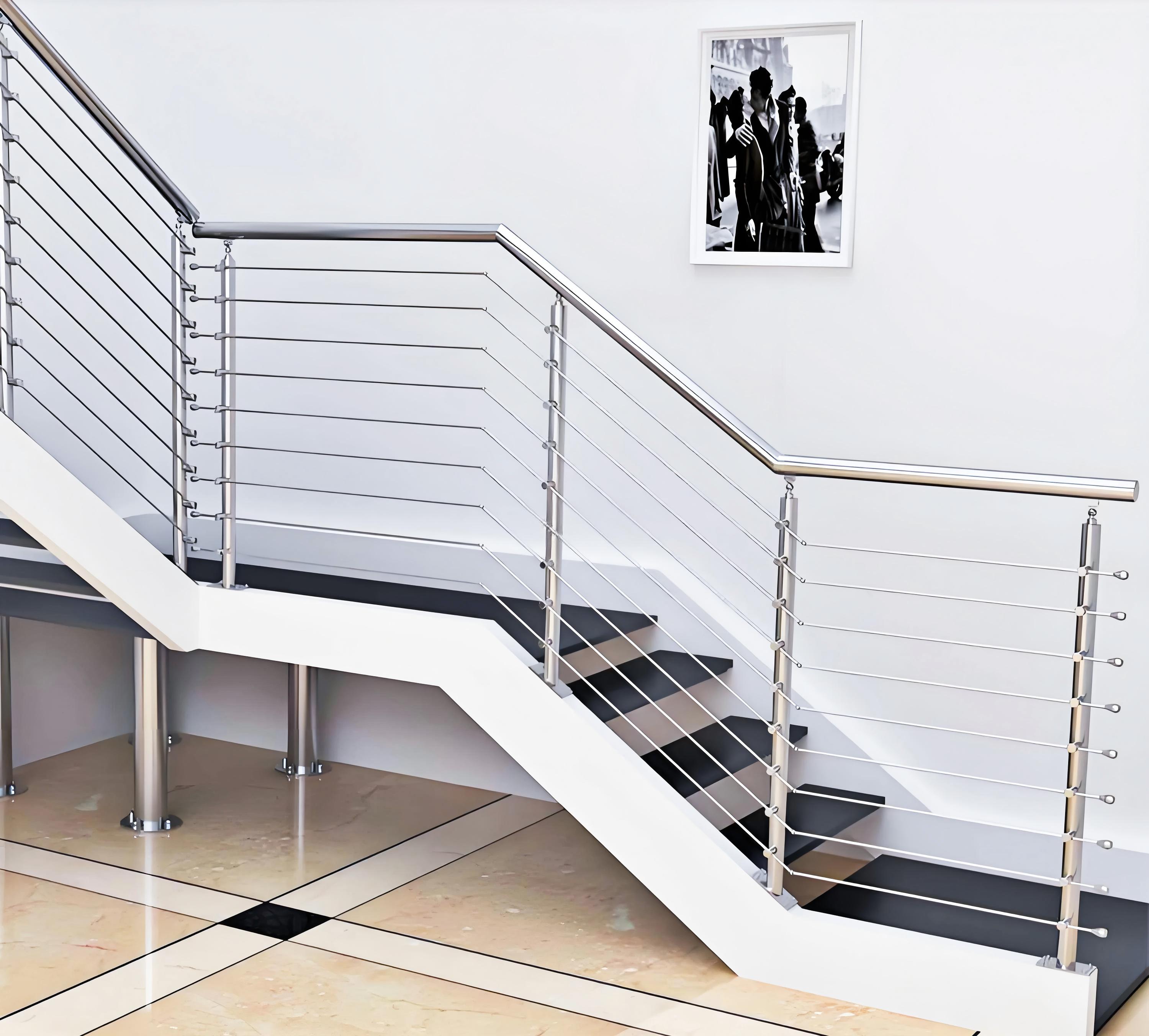

Hogyan különbözik a lépcsőkorlát magassága a korlát magasságától?

A fedélzeti projektekkel foglalkozó lakástulajdonosok egyik legmakacsabb tévútforrása a védőkorlát, amely megakadályozza, hogy a magasított felület szélén átessen, és a lépcsőkorlát közötti különbség, amely megfogási támaszt nyújt a lépcsőn való fel- vagy leszálláskor. Ennek a két elemnek eltérő magassági követelményei vannak, mert alapvetően eltérő célokat szolgálnak, és különböző referenciapontokból mérik.

A védőkorlát magasságát függőlegesen kell mérni a kész fedélzet felületétől a korlát tetejéig. A lépcsőkorlát magasságát merőlegesen mérik a lépcső lejtős orrvonalától a fogófelület tetejéig. Az IRC-hez a lépcsőkorlátoknak 34 és 38 hüvelyk közé kell esniük, ha így mérik. A kapaszkodónak is folyamatosan megfoghatónak kell lennie teljes hosszában, ezért a főfedélzeten alkalmazott kábel- vagy panelkitöltő rendszerek gyakran a lépcsőházban külön megfogható felső sínprofilra térnek át.

• A korlát magassága: függőlegesen mérve a fedélzet felületétől a korlát tetejéig az oszlopnál vagy a fesztáv közepén
• Lépcsőkorlát magassága: merőlegesen mérve a ferde orrvonaltól a fogófelület tetejéig
• Mind a korlátnak, mind a kapaszkodónak jelen kell lennie a 4 vagy több felszállóval rendelkező lépcsőn (a nyitott oldalon védőkorlátnak, a tetején kapaszkodónak kell lennie)
• Megfoghatósági követelmény: a korlát keresztmetszetének lehetővé kell tennie a teljes kézfogást, jellemzően kör alakú, 1,25-2 hüvelyk átmérőjű vagy ezzel egyenértékű
• A lépcsővédő korlát nyílásainak (a lépcső melletti védőkorlátban) át kell menniük a 4 hüvelykes gömbpróbán, akárcsak a fedélzeti védőkorlátoknak

Hogyan hat a fedélzeti korlát magassága az esztétikai tervezési döntésekre

A kódmegfelelés a padlót határozza meg, nem a mennyezetet. Teljesen szabadon telepíthet olyan korlátrendszert, amely magasabb a kód minimumánál, és sok tervezési kontextusban ez jobb vizuális eredményt eredményez. A Vionta Metal alumínium fedélzeti korlátkollekcióink szabványos 36 hüvelykes és 42 hüvelykes magasságokat tartalmaznak, és egyedi magasságok is elérhetők projektrendelésre. A magasságválasztás a valós tervezési forgatókönyvekben a következőképpen alakul:

• Kilátások és látnivalók:A völgyre, tóra vagy kertre néző fedélzeten a lakástulajdonosok gyakran előnyben részesítik a 42 hüvelykes üveg- vagy kábelkitöltő rendszereket a hagyományos korlátok helyett. A magasabb sín átlátszó kitöltéssel megőrzi a biztonságot, miközben megőrzi a kilátást. Egy 36 hüvelykes rendszer alumínium korlátokkal ugyanazon a fedélzeten megfelelne a kódnak, de vizuálisan akadályozottabb látóteret hozna létre.
• Adatvédelmi szempontok:A szomszédos ingatlanra néző városi fedélzeten egyes lakástulajdonosok szándékosan magasabb korlátot választanak tömör panelbetéttel, hogy az adatvédelmi képernyő hatását keltsék. Ebben az esetben a korlát magassága jelentős mértékben meghaladhatja a kód minimumát, amely biztonsági védőkorlátként és építészeti árnyékolóként is funkcionál.
• Bútor ergonómia:A 42 hüvelykes korlát nagyjából megfelelő magasság ahhoz, hogy egy álló felnőtt kényelmesen dőljön neki. Ha a fedélzetet elsősorban álló társasági összejövetelekre használják, a 42 hüvelykes sín természetesebb és vendégszeretőbb, mint a 36 hüvelykes sín, amely combmagasságban fogja meg az embereket.
• Gyermekbiztonság:A kisgyermekes családok gyakran választják a 42 hüvelykes korlátot a földszinten vagy kissé megemelt fedélzeteken, ahol a kód technikailag egyáltalán nem igényel korlátot. A nyugalom sokkal többet ér, mint a többletköltség.

Mi teszi az alumínium fedélzeti korlátot a legjobb választássá a kódkompatibilis telepítésekhez?

A szerkezeti teljesítményben, a hosszú élettartamban és a teljes birtoklási költségben gyökerező anyag-összehasonlítás

Minden építőanyagnak vannak erősségei és gyengeségei. A valódi kérdés nem az, hogy melyik anyag a legjobb absztrakt módon, hanem az, hogy melyik anyag szolgálja legjobban az olyan szabadon álló, szerkezeti, biztonságkritikus alkatrészek, mint például a fedélzeti védőkorlátok speciális igényeit. Alumínium fedélzeti korlátrendszereink a Vionta Metal zászlóshajója az alapításunk óta, és az okok, amelyek miatt az ügyfelek visszatérnek az alumíniumhoz más lehetőségek helyett, következetesek, adatokon alapulnak és gyakorlati tapasztalatokon alapulnak.

Anyagok összehasonlítása: Miért nyer az alumínium a szerkezeti fedélzeti korlátokon?

Miért a való világ számára tervezték alumínium fedélzeti korlátrendszereinket

Az alumínium teljesítménybeli előnyei jól dokumentáltak, de bármely alumínium korlátrendszer minősége nagymértékben függ az ötvözet kiválasztásától, a falvastagságtól, az alaplap szerkezetétől és a felület minőségétől. Nem minden alumínium korlát egyforma, és a különbségek jelentősek mind a biztonság, mind a hosszú élettartam szempontjából.

A Vionta Metal alumínium fedélzeti korlátrendszereink 6063-T5 alumíniumötvözetből készülnek, amely optimális egyensúlyt biztosít az extrudálhatóság, a felületi minőség és a szerkezeti szilárdság között. A T5 temper megjelölés azt jelenti, hogy az alumíniumot extrudálás után mesterségesen öregítették, hogy kifejlessze teljes mechanikai tulajdonságait, ami körülbelül 21 000 psi folyáshatárt biztosít. Ez jóval meghaladja azt, ami a sín tetején alkalmazott 200 font IRC oldalirányú terhelési követelmény teljesítéséhez szükséges.

• Ötvözet: 6063-T5 alumínium a korrózióállóság és az extrudálhatóság érdekében
• Oszlopfalvastagság: minimum 0,090 hüvelyk normál lakóépületen; 0,120 hüvelyk kereskedelmi minőségű
• Felső sínprofil: úgy tervezték, hogy megfeleljen a megfoghatóságnak és a szerkezeti merevségnek 8 lábig terjedő fesztávon
• Oszlop alaplemez: tűzihorganyzott acél horgony 4 csavaros mintával a szerkezeti fedélzet rögzítéséhez
• Porbevonat: 60-80 mikron vastagságú TGIC poliészter, UV-stabil, 2000 óráig tesztelt sópermettel
• Baluszter rögzítés: rejtett rozsdamentes acél rögzítők, nincs látható csavarfej a kész felületen
• Gyári elővágás opció: meghatározott hosszúságúra vágott szakaszok, végük le van zárva és felcímkézve a gyors telepítés érdekében

Hogyan kezeli az alumínium fedélzeti korlát a tengerparti és magas páratartalmú környezetet?

Az egyik olyan kérdés, amelyet leggyakrabban hallunk a tengerparti területeken élő lakástulajdonosoktól, az, hogy az alumínium megállja-e a helyét a sós víz közelében. A rövid válasz: igen, jobb, mint bármely más szokásos korlátanyag, kivéve a tengeri minőségű rozsdamentes acélt, amely lényegesen többe kerül.

Az alumínium stabil, tapadó oxidréteget képez, ha oxigénnek és nedvességnek van kitéve. Ez az oxidréteg, ellentétben a vasfémek rozsdájával, nem okoz progresszív degradációt. Elzárja az alatta lévő fémet a további oxidációtól. A tartós sópermettel rendelkező tengerparti környezetben a porszórt alumínium fedélzeti korlátrendszereink sok éven át kozmetikai krétásodást tapasztalnak a bevonat felületén, de az alatta lévő szerkezeti alumínium szilárd marad. Porfestő rendszerünket kifejezetten part menti alkalmazásokhoz tervezzük, a bevonatot egy kromát konverziós rétegre visszük fel, amely további akadályt képez az alumínium és a bevonat határfelülete között.

A fa korlátok ugyanabban a tengerparti környezetben felszívják a nedvességet, kitágulnak és összehúzódnak a hőciklussal, penészgomba képződik a felületen, és 5-10 éven belül szerkezetileg degradálódni kezdenek agresszív éves karbantartás nélkül. Az acélkorlátok rozsdásodni kezdenek a festék bármely karcolásánál vagy repedésénél, és ez a korrózió befelé halad. Az alumínium előnye a tengerparti környezetben nem elhanyagolható; ez kategorikus.

Hogyan mérje meg és szerelje le megfelelően a fedélzeti korlátot a megfelelő magasságban?

Lépésről lépésre történő telepítési megközelítés vállalkozók és magabiztos barkácsháztulajdonosok számára

A fedélzeti korlát magasságára vonatkozó kódkövetelmény megértése és a korlátrendszer sikeres telepítése ezen a magasságon két különböző készség. A kód megmondja, hogy mekkora legyen a kész méret. A telepítési technika meghatározza, hogy a kész méret egyenletes, meredek és szerkezetileg szilárd-e az oszloptól az oszlopig a fedélzet teljes kerületén.

A Vionta Metal szerelési dokumentációja professzionális vállalkozók és tapasztalt barkácsháztulajdonosok számára készült. A következő folyamat tükrözi azt a módszertant, amelyet csapatunk az alumínium fedélzeti korlátrendszerekhez ajánl, bár az általános alapelvek széles körben érvényesek minden oszlop- és sínrendszerre.

Lépésről lépésre: A megfelelő telepített korlát magasságának mérése

• 1. lépés – Erősítse meg a megfelelő kódmagasságot:Mielőtt bármit is mérne, ellenőrizze, hogy az Ön joghatósága 36 hüvelyket vagy 42 hüvelyket igényel-e a fedélzet magasságától függően. Mérjen a kész fedélzet felületétől az alatta lévő szintig a fedélzet legmagasabb magassági pontján, ne az átlagon. Használja a legmagasabb mértéket a kódigény meghatározásához.
• 2. lépés – Állítsa be a kész felső sín magasságát:Egy tipikus alumínium korlátrendszerben az oszlop az a szerkezeti elem, amely meghatározza a beépítési magasságot. A felső sín egy csatornában vagy konzolban helyezkedik el az oszlop tetején, így az oszlop magassága hatékonyan határozza meg a felső sín magasságát. Haladjon hátrafelé a szükséges kész felső sínmagasságtól, hogy meghatározza a megfelelő oszlophosszt és rögzítési pozíciót.
• 3. lépés – Vegye figyelembe az oszlopos rögzítési módot:Az oszlopok felszerelhetők a felni gerenda homlokzatára (felületi rögzítés), a burkolaton keresztül a felni gerendába (felületre szerelés), vagy a burkolat felületének tetejére oszlophüvely-alappal (felületi szerelés). Mindegyik módszer az oszlop alját a fedélzet felületéhez képest eltérő magasságba helyezi, ami megváltoztatja a kívánt készmagasság eléréséhez szükséges oszlophosszt.
• 4. lépés – A bejegyzések helyének következetes megjelölése:Illesszen egy krétavonalat a fedélzet kerülete mentén a fedélzet vagy a peremgerenda felületének szélére. Jelölje meg az oszlopok helyét az Ön korlátrendszeréhez meghatározott időközönként. Alumínium fedélzeti korlátrendszereinket úgy tervezték, hogy akár 8 láb oszloptávolságra legyenek a középpontban, de a 6-6,5 láb a legjobb hely a szerkezeti teljesítmény és a vizuális arány szempontjából.
• 5. lépés – Először állítsa be a sarokoszlopokat:Szerelje fel a sarokoszlopokat a terepi oszlopok elé. Ezek rögzítik a rendszer geometriáját. A végleges rögzítés előtt használjon szintet az egyes sarokoszlopok két szomszédos oldalán, hogy megbizonyosodjon arról, hogy mindkét síkban vízszintes-e. Az 1 vagy 2 fokkal kilógó oszlop vizuálisan kiemelkedik, és a felső sín dőlését okozhatja.
• 6. lépés – Ellenőrizze a felső sín magasságát minden oszlopnál:A korlát összeszerelésének befejezése előtt ellenőrizze a beépített magasságot a fedélzet felületétől a telepített felső sín tetejéig minden oszlophelyen. Azokon a fedélzeteken, ahol a fedélzeti felület magassága kis mértékben változik, előfordulhat, hogy az egyes oszlopokat kissé módosítani kell. A cél egy egyenletes, vízszintes felső sín, nem pedig az alépítményhez képest tökéletesen egyenletes oszlopmagasság.
• 7. lépés – Szerelje fel a korlátokat egyenletes térközzel:Használjon egy távtartó blokkot a kívánt korláttávolságra vágva, hogy egyenletes 3,5 hüvelykes vagy hasonló hézagot tartson fenn a telepítés során. A hosszú távon felhalmozódó távolsági hiba azt eredményezi, hogy az utolsó mező észrevehetően eltér a mintától. Az egyes szakaszok közepétől kezdve és kifelé haladva elkerülhető ez a probléma.
• 8. lépés – Végső ellenőrzés:Ha a rendszer kész, mérőszalaggal ellenőrizze a felső sín magasságát szakaszonként három ponton: mindkét oszlopnál és a fesztávolság közepén. A középső fesztáv mérése azért fontos, mert egyes sínprofilok hosszabb fesztávon kismértékű látható meghajlást mutatnak, és a kódot végrehajtó tisztek néha ellenőrzik a fesztávolságot és az oszlopoknál is.

Gyakori telepítési hibák, amelyek ellenőrzési hibákat okoznak

Több száz telepítési projekt áttekintése után azonosítottuk azokat a hibákat, amelyek a legmegbízhatóbban vezetnek sikertelen ellenőrzéshez vagy visszahíváshoz. Mindegyik elkerülhető gondos tervezéssel és a durva keretezés és utólagos beállítás során fontos részletekre való odafigyeléssel.

• Az oszlop magasságának mérése az alépítménytől, nem pedig a kész felülettől:Ha a burkolat még nincs felszerelve az oszlopok rögzítésekor, a gerenda felső felületének mérési referenciaként való használata olyan korlátokat eredményez, amelyek túl rövidek a burkolat anyagának vastagságához képest. Mindig vegye figyelembe a burkolat teljes vastagságát az oszlopok előbeállítása során.
• A felső sín felszerelése a kívánt magasság alá a dekoratív sapka elhelyezéséhez:Egyes sínrendszerek dekoratív kupakprofilt adnak a szerkezeti felső sín tetejére. Ha ez a sapka nem szerepel a magasságmérésben, akkor a szerkezeti sín 2-3 hüvelykkel a kívánt magasság alatt lehet, és a sapka a legtöbb értelmezésben nem számít bele a kódmagasságba.
• Inkonzisztens tartóoszlop, ami a felső sín lejtését okozza:A sík fedélzeten lévő lejtős felső sín azonnal észrevehető, és gyakran hivatkoznak rá az ellenőrök még akkor is, ha az abszolút magasság megfelel a kódnak. A merevség ugyanolyan fontos, mint a magasság.
• 4 hüvelyknél nagyobb nyílásokat okozó korlátok távolsági hibák:Különösen a sarokátmeneteknél, valamint a főfedélzeti korlát és a lépcsőkorlát közötti felületen a korlátok közötti távolság gyakran véletlenül megnő, hogy a részek egyenletesek legyenek. Azok a nagyobb rések nem felelnek meg a gömbpróbának, és az érintett területen a korlátok újratelepítését igénylik.
• A szerkezeti keretbe megfelelő rögzítés nélkül beépített oszlopalapok:Az oszloptalp a biztonság szempontjából legkritikusabb rögzítés a rendszerben. Előfordulhat, hogy az a tartóoszlop, amely áthalad a fedélzeten, de csak magához a burkolathoz kapcsolódik, nem pedig a fedélzeten keresztül a peremgerenda vagy az alatta lévő blokkolás közé, nem felel meg a 200 font oldalirányú terhelési követelménynek. Az oszlop alapjait mindig a szerkezeti kerethez rögzítse.

Mik a fedélzeti korlátrendszereink teljes műszaki adatai?

Teljes műszaki adatok:Vionta Metalalumínium fedélzetkorlát termékcsaládok

A korlátrendszer magabiztos meghatározásához valós méret-, szerkezet- és kiviteli adatokhoz való hozzáférés szükséges. A következő táblázatok összefoglalják elsődleges alumínium fedélzetkorlát termékcsaládjaink legfontosabb műszaki előírásait. Valamennyi méret névleges, kivéve, ha ténylegesnek van feltüntetve. A szerkezeti terhelési értékek teszteltek és dokumentáltak, nem pedig számított becslések.

Szabványos lakossági alumínium fedélzeti korlátok specifikációi

Kereskedelmi minőségű, nagy teherbírású alumínium fedélzetkorlátok specifikációi

Rendelési információk és egyedi projektképesség

Alumínium fedélzeti korlátrendszereink szabványos szakaszhosszúságban kaphatók, vagy gyárilag kivágjuk és előre felcímkézzük a szakaszokat az Ön projekt-specifikus méreteire. A Vionta Metal nagyméretű lakossági fejlesztésekhez és kereskedelmi projektekhez projektspecifikus készleteket kínál, ahol minden szakaszt, oszlopot és rögzítőcsomagot a telepítési sorrendnek megfelelően előre összeszerelnek, és felcímkéznek az adott rekeszhez, amelyhez tartozik. Ez a megközelítés drámaian csökkenti a helyszíni munkaidőt, és kiküszöböli a szántóföldi vágásból származó hulladékot.

• Minimális rendelési mennyiség: egy rész a lakossági mintarendelésekhez; projekt mennyiségek kereskedelmi célú
• Egyedi színillesztés: RAL szabvány vagy fizikai minta benyújtása; minimális projektmennyiségek érvényesek
• Gyárilag vágott szakaszok: adja meg a kész szakasz hosszát; végei sapkázva és felcímkézve, további költségek nélkül
• Mérnöki dokumentáció: bélyegzett szerkezeti levél az engedély benyújtását igénylő projektekhez
• Telepítési támogatás: videokönyvtár és műszaki telefonos támogatás elérhető minden Vionta Metal termékhez
• Mintaprogram: felület- és színminták állnak rendelkezésre; lépjen kapcsolatba csapatunkkal az aktuális mintakészletért

GYIK: Gyakori kérdések a fedélzeti korláttal kapcsolatban

Egyszerű válaszok ügyfeleink leggyakrabban feltett kérdéseire
