Kábelkorlát

Kábelkorlát vs kábelkorlát: A különbség megértése

A két kifejezés kapcsolódik egymáshoz, de különböző funkciókat és kódkövetelményeket tartalmazó különböző termékeket ír le.

Amikor lépcsőházhoz kábelkorlátot határoznak meg, a felső sín megfoghatósági követelménye a legtöbb lakossági és kereskedelmi kód szerint nem alku tárgya. A Vionta Metal korlátszerelvényeket tervez ebből a megfelelési követelményből kiindulva.

Mi az a kábelkorlát?

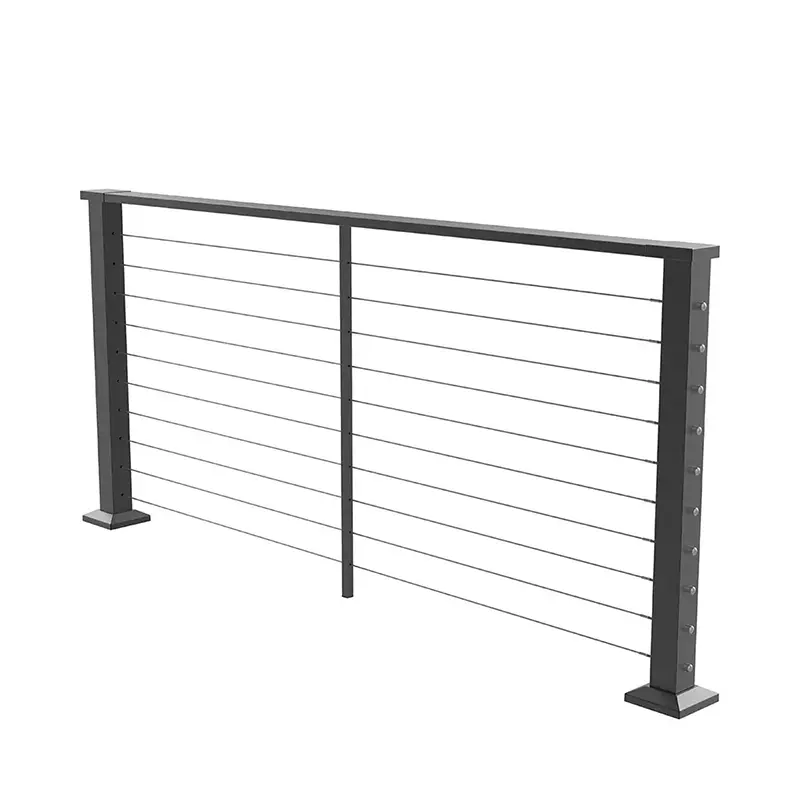

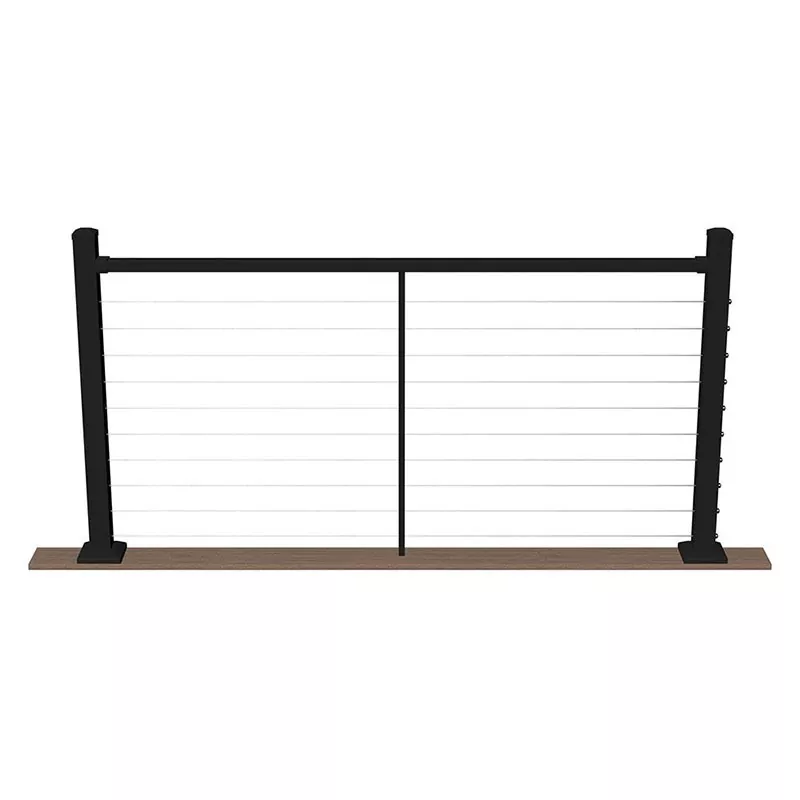

A kábelkorlát egy olyan korlátszerelvény, amelyben vízszintes rozsdamentes acél kábelpályák biztosítják a kitöltést a szerkezeti oszlopok között, felettük pedig egy megfogható felső sín fut. A kábelbetét helyettesíti a hagyományos tömör korlátokat vagy paneleket, megőrzi a rálátást, miközben megfelel a kódkonform védő- vagy korlátrendszer szerkezeti biztonsági követelményeinek.

A felső sín a meghatározó elem. Folyamatosnak kell lennie, a megfelelő magasságban, és olyan megfogható keresztmetszetűnek kell lennie, amely lehetővé teszi a felhasználók számára, hogy fenntartsák a kapcsolatot, amikor lépcsőkön vagy rámpákon haladnak át. A Vionta Metal felső síneket szállít kerek rozsdamentes acél csőből (a leggyakoribb specifikáció) és fa fedelű csatornát (olyan alkalmazásokhoz, ahol melegebb tapadási felületre van szükség).

Anyaglehetőségek

Minden kábel, oszlop és szerelvény 304 vagy 316 rozsdamentes acélból készül. A megfelelő minőség a telepítési környezettől függ:

A különböző fémek közötti galvanikus korrózió elkerülése érdekében ugyanazt a minőséget adja meg a kábelekhez, oszlopokhoz, szerelvényekhez és felső síncsőhöz.

Műszaki előírások

KódmegfelelésReferencia

A kábelkorlát-rendszereket több szabályozási keretrendszerre kiterjedő projektekben használják. A következők kifejezetten a kapaszkodókkal kapcsolatos követelményekre vonatkoznak (nem a védőburkolatokra/korlátokra vonatkozó rendelkezések):

A Vionta Metal szabványos kerek cső felső sínje (Ø 42,4 mm) az IRC, IBC, AS 1428.1 és NBC követelmények megfogható tartományába esik. A termék méretadatai és anyagtanúsítványai kérésre rendelkezésre állnak a megfelelőségi beadványok alátámasztására.

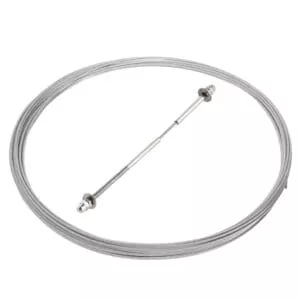

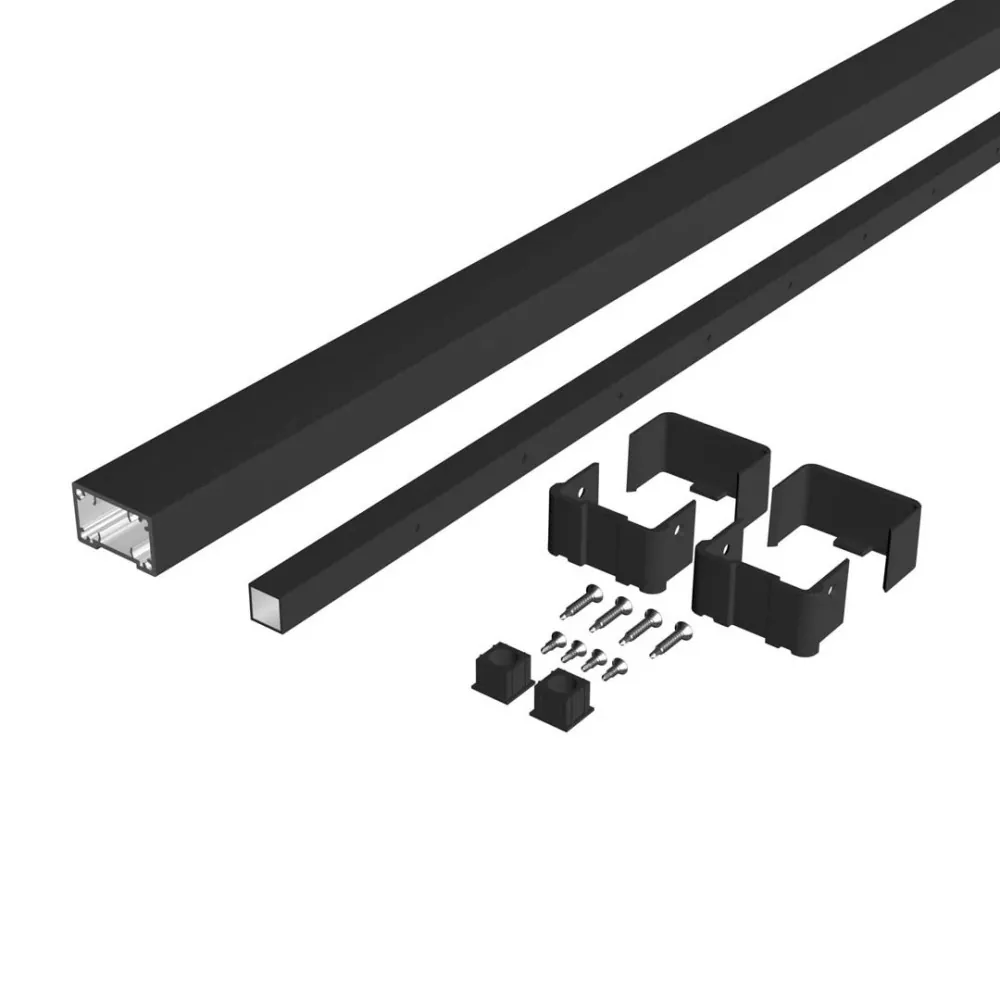

Rendszerkomponensek

Alkalmazási forgatókönyvek

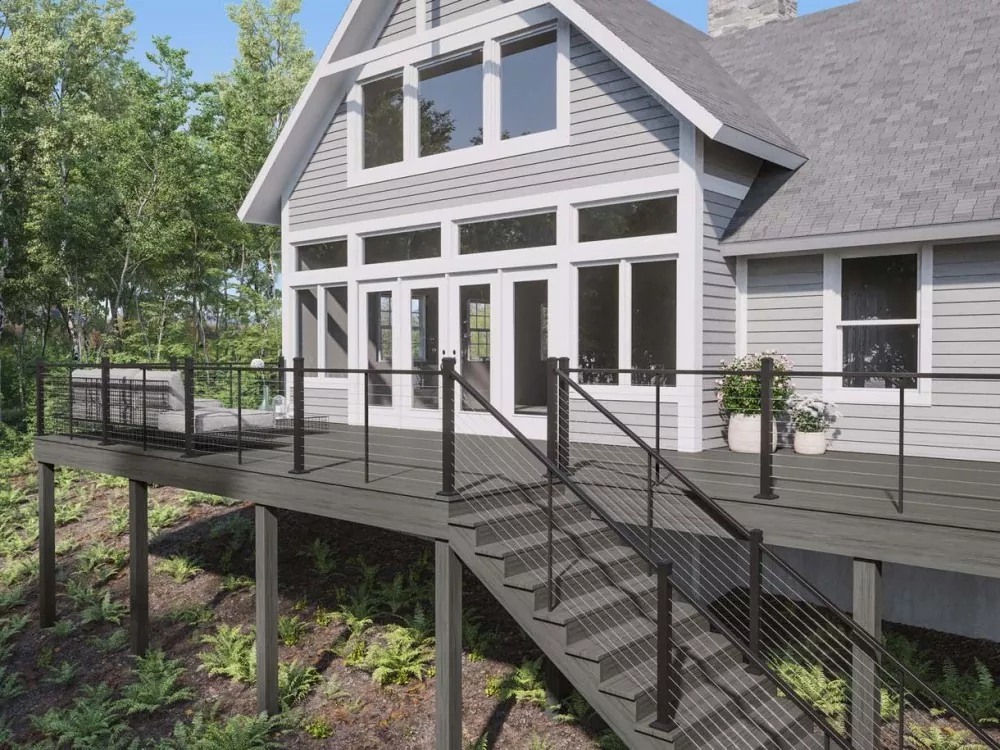

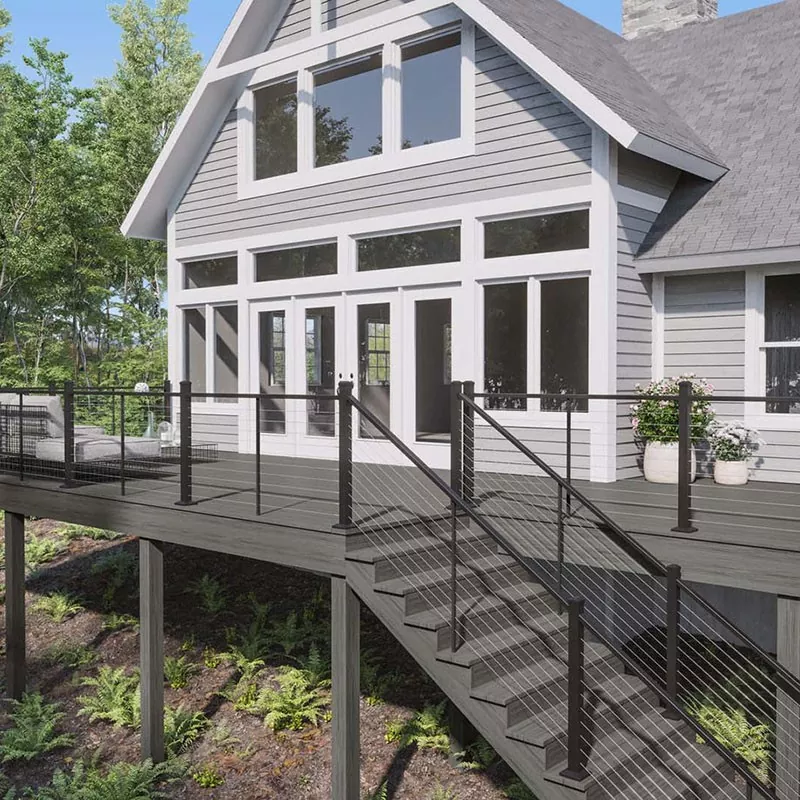

A kábelkapaszkodó rendszereket mindenhol előírják, ahol kódkompatibilis megfogható kapaszkodóra van szükség a nyitott kábelbetét mellett. A gyakori alkalmazások a következők:

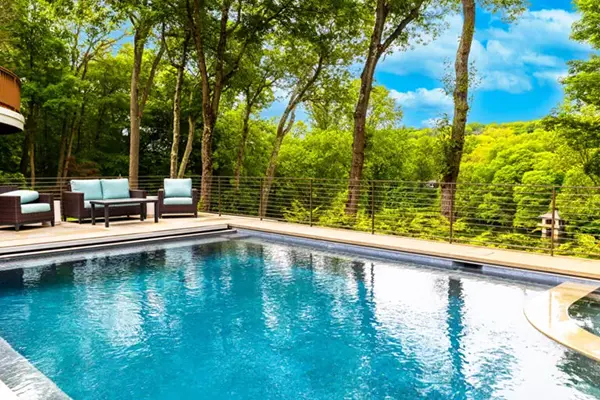

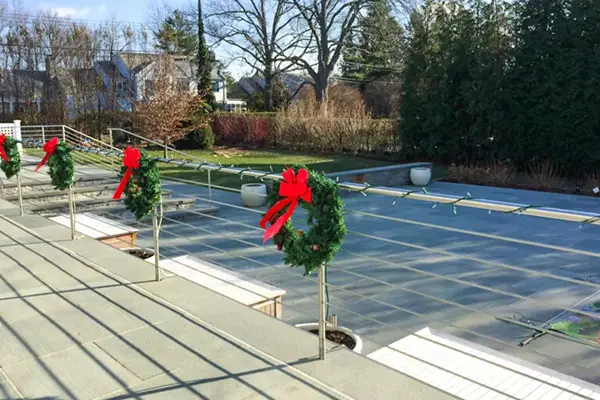

Lakóépületek belső lépcsői és tetőtéri lépcsők — Fa fedélzeti külső lépcsők — Beton és acél kereskedelmi lépcsőmagok — Szállodai és vendéglátóipari lépcsősorok — Nyilvános lépcső- és rámpakorlátrendszerek — Magasföldszinti és galérialépcsőcsatlakozások — Mozgólépcsők és mozgójárdakorlátok

Testreszabási lehetőségek

A Vionta Metal kábelkapaszkodó rendszereket gyárt a projektspecifikus követelmények szerint. A következő paraméterek mind megadhatók a rendelési szakaszban:

OEM és saját márkás programok állnak rendelkezésre az importőrök és az építőipari termékek forgalmazói számára. Lépjen kapcsolatba a riley@viontametal.com címen a projekt rajzaival vagy specifikációival személyre szabott árajánlatért.

Telepítés áttekintése

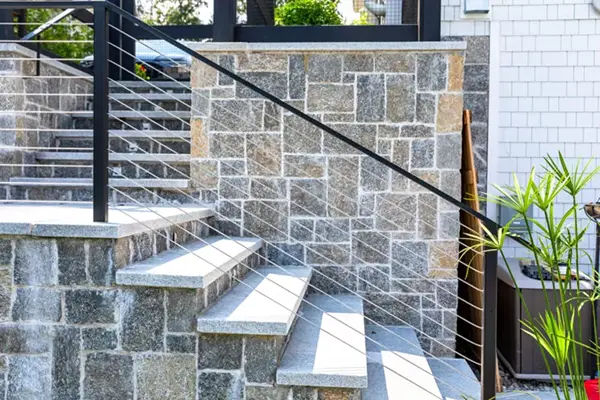

A kábelkapaszkodó lépcsőn történő felszerelése ugyanazt a sorrendet követi, mint a sík fedélzeti rendszereknél, további szempontok figyelembevételével a lépcsők dőlésszöge és a folyamatos felső sínfutás.

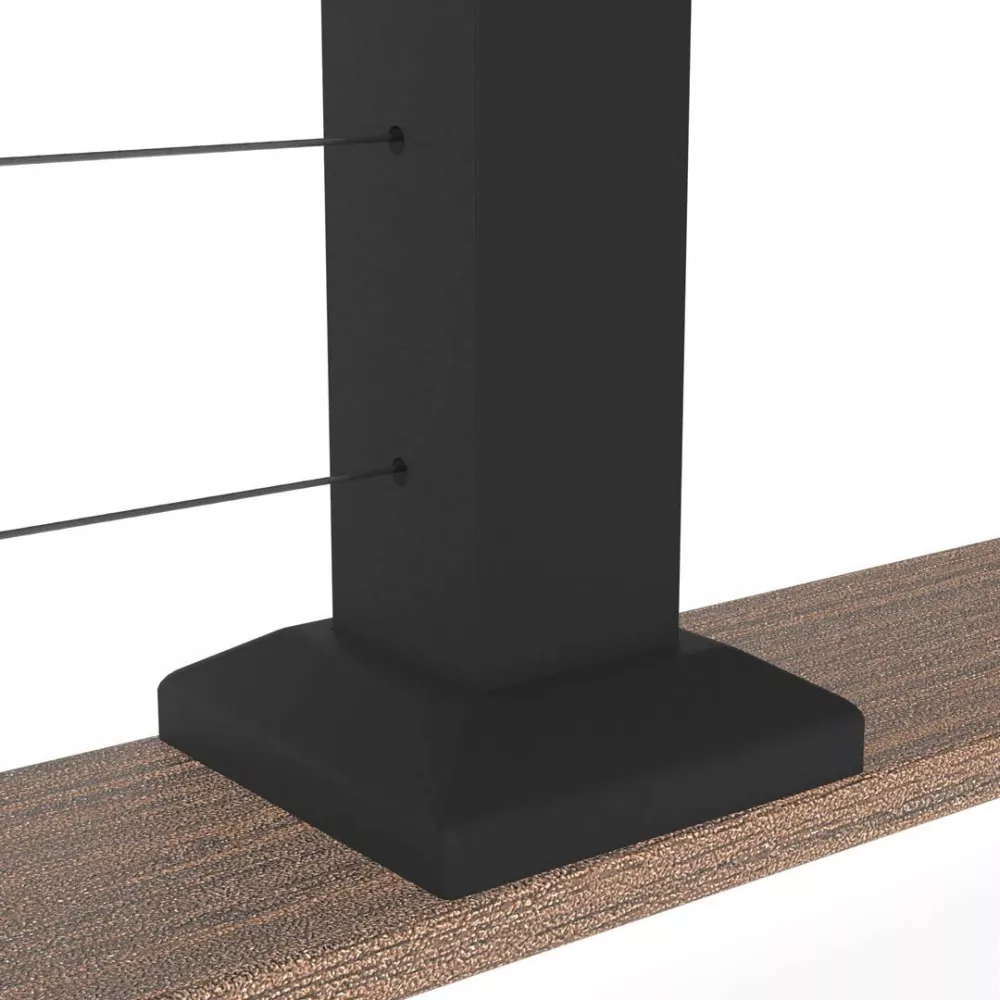

1. Rögzítse az oszlop alaplemezeit a lépcsősorhoz vagy az aljzathoz a meghatározott központokban. Lépcsős alkalmazásoknál az oszlopokat jellemzően függőlegesen helyezik el, nem merőlegesen a gereblyére.

2. Állítsa be az oszlopokat, és rögzítse az alaplemezeket. Ellenőrizze az igazítást egy karakterlánc segítségével a felső és az alsó oszlop között.

3. A tápkábel oszlopokon és közbenső vezetékeken halad keresztül. A gereblyézett lépcsőkön a felső és az alsó oszlopoknál kábelszög-idomokat használnak.

4. Feszítse meg a kábelmeneteket a Vionta feszítési specifikációs lapja szerint. A célfeszültség a kábel átmérőjétől és az oszlop fesztávolságától függően változik.

5. Rögzítse a felső sínt – folytonos a felső síntől az alsó sínig. Fali konzolok rögzítik a sínt a falazathoz vagy a fához, ahol szükséges.

6. Ellenőrizze a kábelek távolságát, az oszlop tengelyét és az összes rögzítőelem nyomatékát. Újrafeszítés 30 nap után.

A Vionta Metal PDF formátumú szerelési útmutatókat, lépcsőspecifikus feszítési specifikációs lapokat és illesztési nyomatékértékeket biztosít minden megrendeléshez. Bonyolult lépcső konfigurációk esetén műszaki csapatunk kérésre tud műhelyrajzokat készíteni.

Minőségellenőrzés

Gyári és OEM szolgáltatások

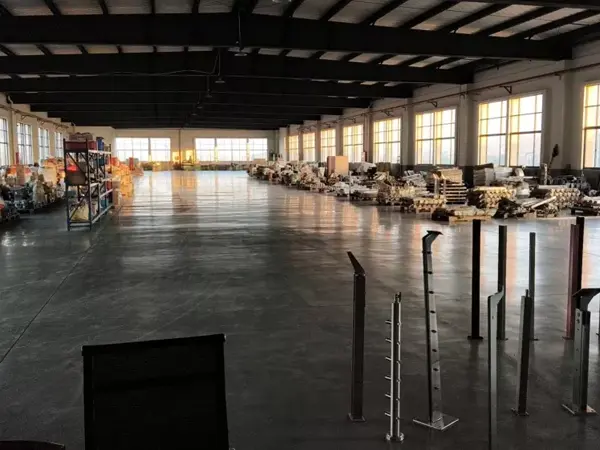

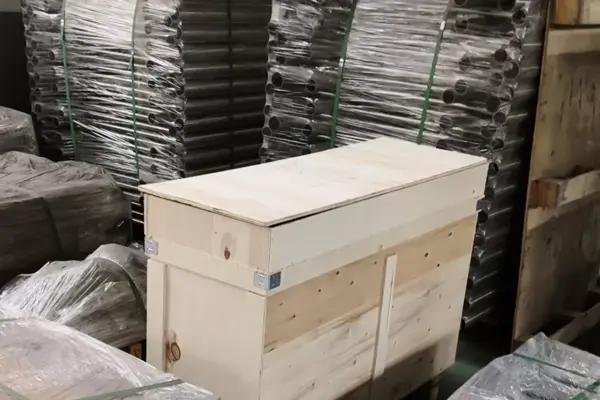

Vionta Metalsaját gyártóüzemet üzemeltet Cixiben, Ningbóban. Házon belül végezzük az extrudálást, vágást, hegesztést, polírozást, kábelszerelést és szállítás előtti ellenőrzést. Rendelkezésre állnak az OEM és a saját márkás programok – az Ön specifikációinak megfelelő kábelkapaszkodó rendszereket készíthetünk, felhelyezhetjük a márkajelzéseket, és csomagolhatunk az Ön címkézési követelményei szerint.

Kábelkorlát-rendszereket szállítunk az Egyesült Királyságba, Németországba, Hollandiába, Ausztráliába, Kanadába és az Egyesült Államokba. Anyagteszt-tanúsítványok és harmadik féltől származó ellenőrzési támogatás áll rendelkezésre az ezt igénylő projektekhez.

Gyakran Ismételt Kérdések

Mi a különbség a kábelkapaszkodó és a kábelkorlát között?
A kábelkorlát elsődleges funkcionális elemként egy megfogható felső sínt tartalmaz – ez a megfelelő specifikáció olyan lépcsőházi alkalmazásokhoz, ahol a kódok folyamatos korlátot igényelnek. A kábelkorlát a teljes védőrendszerre vonatkozik (oszlopok és kábelkitöltés), és nem tartalmazhat megfogható felső sínt. Lépcsőhöz adjon meg kábelkorlátot; a fedélzet és az erkély kerületéhez adja meg a kábelkorlátot.

Milyen felső sínprofilok állnak rendelkezésre?
Rozsdamentes acél kerek cső Ø 42,4 mm vagy Ø 48,3 mm (szálcsiszolt vagy tükörfényesített), fa fedelű csatorna hozzávetőlegesen 45×65 mm átmérőjű. A kerek cső opciók az IRC, IBC és AS 1428.1 által megkövetelt megfogható átmérő tartományba esnek.

Használható-e a kábelkapaszkodó ferde vagy csavaros lépcsőn?
Igen. A kábelszög-idomokkal ellátott sarokoszlopok lehetővé teszik a kábelfuttatások irányának megváltoztatását a leszállásoknál a kitöltés megszakítása nélkül. Kérésre a Vionta Metal a projektspecifikus lépcsőgeometriához megfelelő rendszereket gyárt.

Milyen kábelminőséget kell megadni kültéri telepítéshez?
A legtöbb kültéri környezetben a 304-es fokozat megfelelő. Tengerparti, vízparti vagy medence melletti telepítéseknél adja meg a 316-os számot mindenhol – kábel, oszlopok és minden szerelvény. A galvanikus korrózió elkerülése érdekében minden fémalkatrészhez ugyanazt a minőséget használja.

Megfelel-e a kábelkapaszkodó a lépcsőkorlát kód követelményeinek?
Igen, ha a felső sín átmérője a megfogható tartományon belül van (általában 1,25–2 hüvelyk / 32–51 mm az egyesült államokbeli kódok esetében). A Vionta Metal specifikációkat és méretadatokat tud nyújtani az IRC, IBC, AS 1428.1, BS EN 1991 és NBC megfelelőségi dokumentációjának támogatására.

Mennyi az átfutási idő Kínából?
A normál gyártás és szállítás a rendelés mennyiségétől és a testreszabástól függően 15-25 napot vesz igénybe. Az átfutási időket az ajánlattételi szakaszban erősítjük meg.
